Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

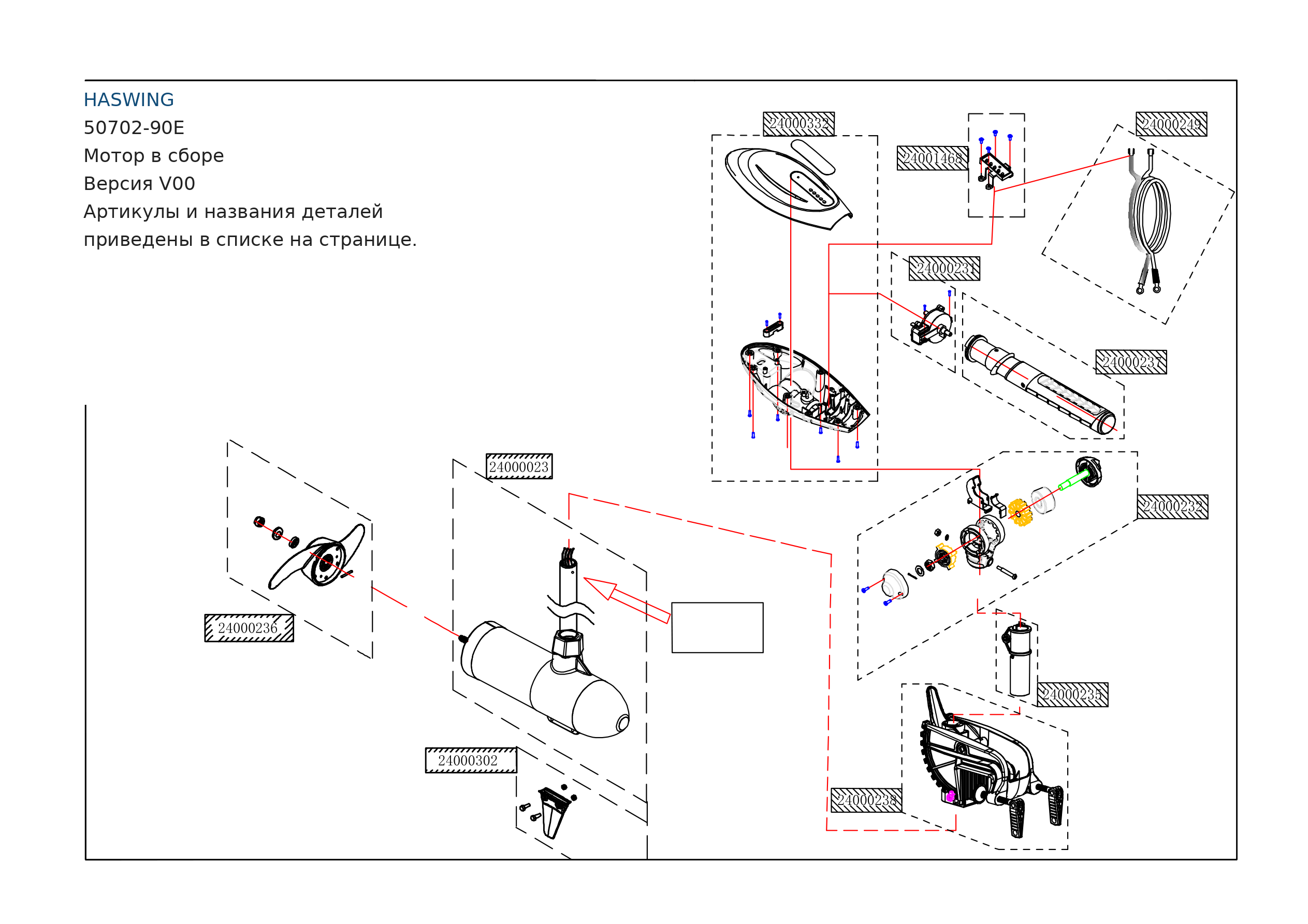

Haswing 50702-90E — мотор в сборе, V00
Позиций: 11 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Примечание чертежа: длина штанги 795 мм; плоскость винта и плавник расположены под углом 180°. Эта величина приведена в исходнике и не изменена под обозначение модели 90E.
Источник: Заводская схема 50702-90E, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000332 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000332 — проверить товар → |
| 24000249 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001468 | Индикатор питания — 12 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000231 | Переключатель хода вперёд/назад | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000231 — проверить товар → |
| 24000232 | Поворотный держатель корпуса управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000237 | Выдвижной румпель — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000238 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000235 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000023 | Щёточный электродвигатель — 12 В, 90 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000236 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000236 — проверить товар → |

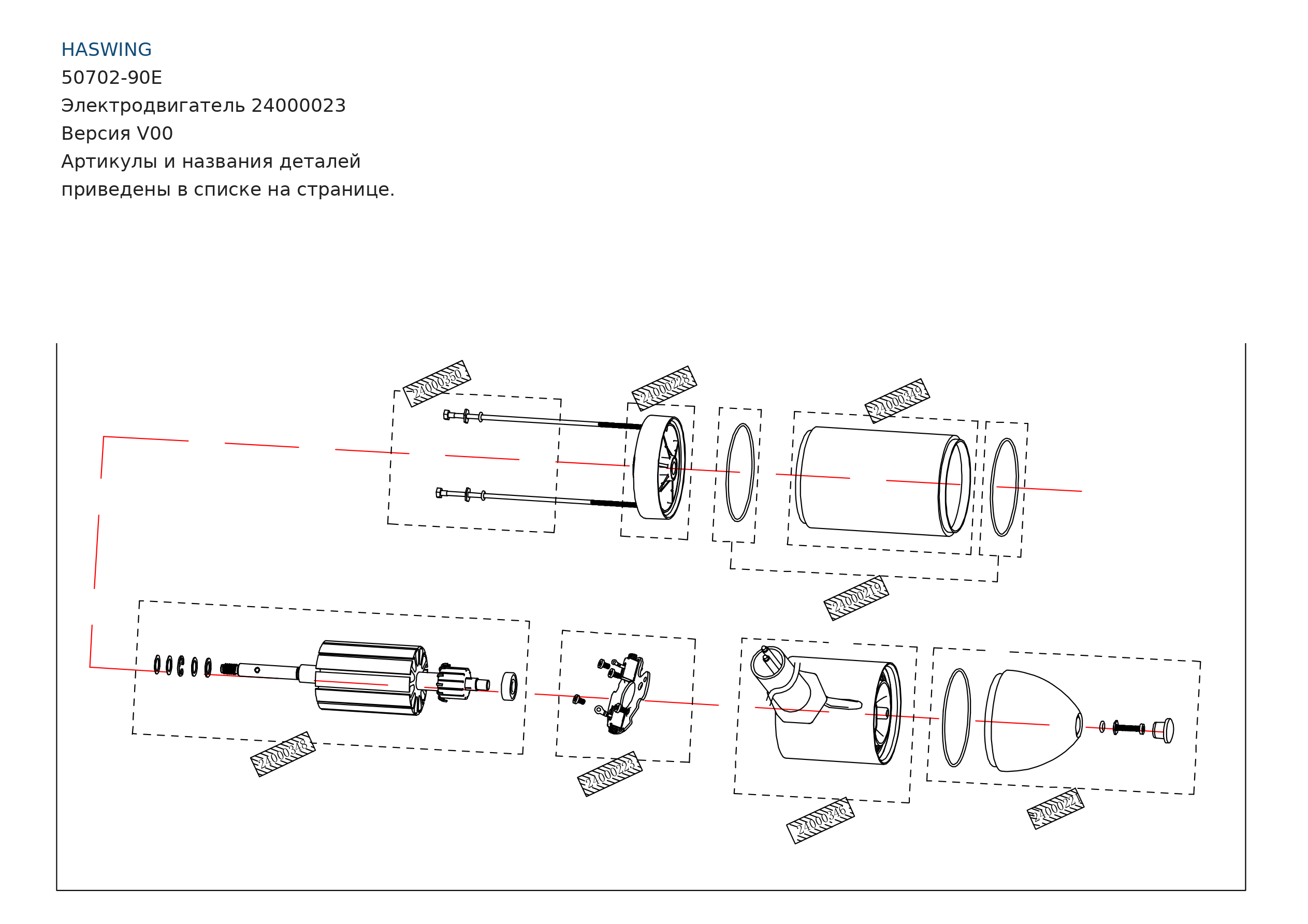

Haswing 50702-90E — электродвигатель 24000023, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50702-90E, электродвигатель 24000023, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000221 | Накладка задней крышки электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000346 | Задняя крышка электродвигателя — 90 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000223 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000223 — проверить товар → |
| 24000348 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000349 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000219 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000228 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000350 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
