Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

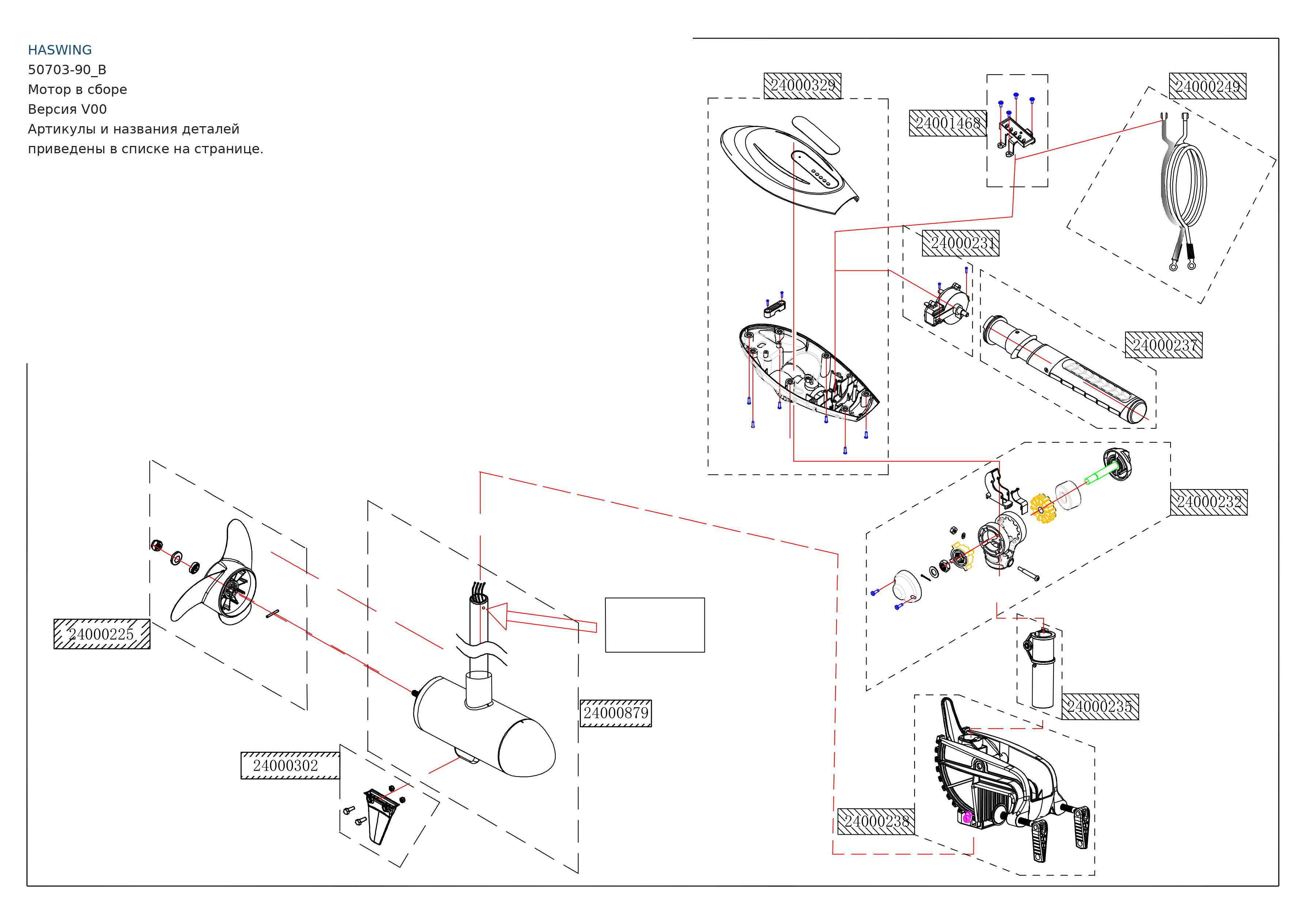

Haswing 50703-90_B — мотор в сборе, V00
Позиций: 11 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Документ относится к 50703-90_B. Соответствие исполнениям 50703-90E и 50703-66_BNR не подтверждено. Примечание чертежа: длина штанги 895 мм; плоскость винта и плавник расположены под углом 180°.
Источник: Заводская схема 50703-90_B, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000329 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000329 — проверить товар → |
| 24000249 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001468 | Индикатор питания — 12 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000231 | Переключатель хода вперёд/назад | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000231 — проверить товар → |
| 24000232 | Поворотный держатель корпуса управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000237 | Выдвижной румпель — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000238 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000235 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000879 | Щёточный электродвигатель — 12 В, 90 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

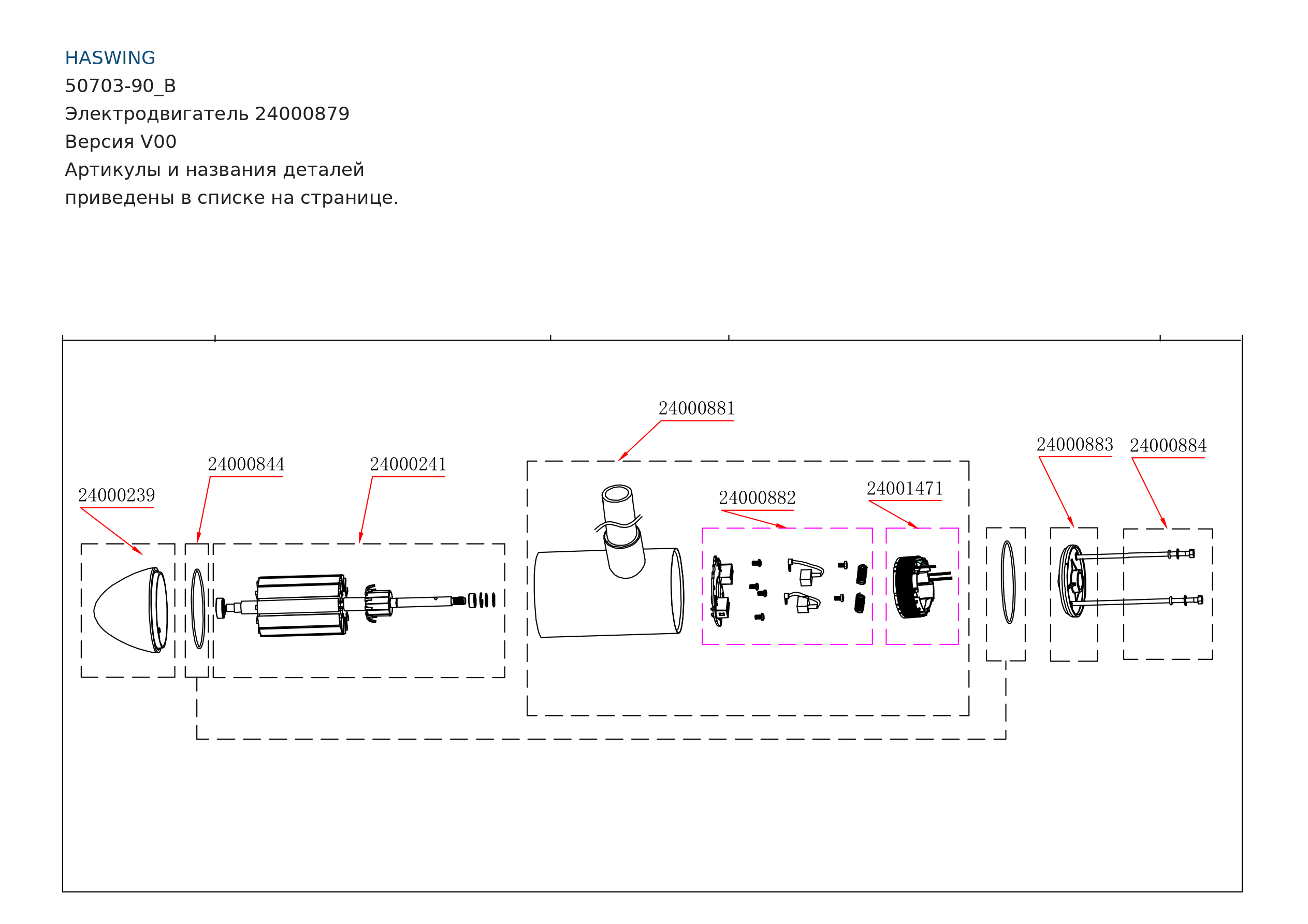

Haswing 50703-90_B — электродвигатель 24000879, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Документ относится к 50703-90_B. Соответствие исполнениям 50703-90E и 50703-66_BNR не подтверждено.
Источник: Заводская схема 50703-90_B, электродвигатель 24000879, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000881 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000882 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000882 — проверить товар → |
| 24001471 | Катушки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000883 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000884 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
