Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.
Haswing 50718D-149_B — мотор в сборе, A01
Позиций: 20 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. На чертеже указано исполнение 50718D-149, мотор V04, педаль 50800-V02 и пульт 50802-V03. Имя отдельного прайса содержит длину 147; оно не использовано для переименования схемы.
Источник: Заводская схема 50718D-149_B, мотор в сборе, версия A01, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000540 | Верхняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000541 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000542 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001163 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000368 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000369 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000372 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо задней крышки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001091 | Статор — 149 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001107 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000757 | Уплотнительное кольцо передней крышки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |

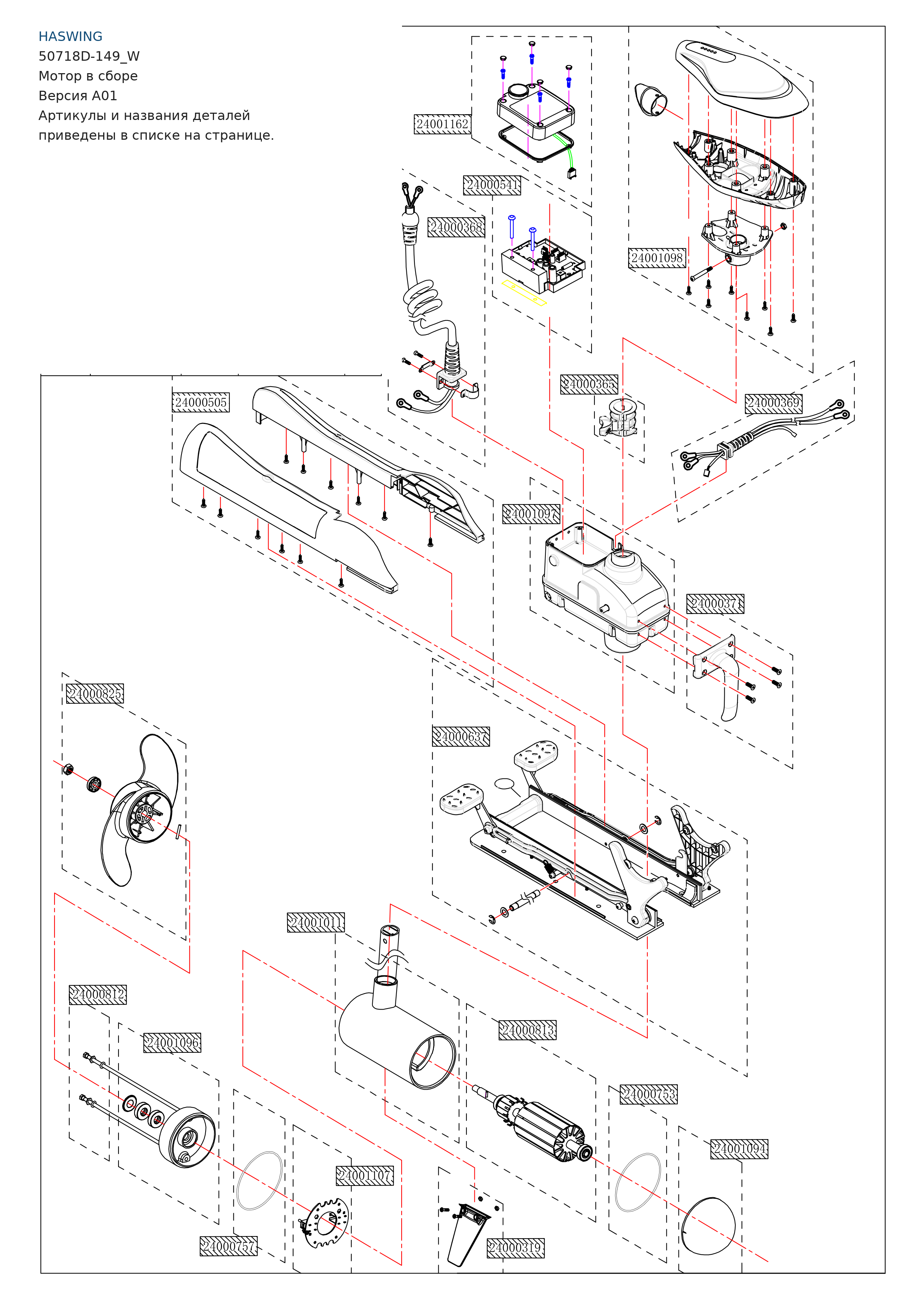

Haswing 50718D-149_W — мотор в сборе, A01
Позиций: 20 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. На чертеже указано исполнение 50718D-149, мотор V04, педаль 50800-V02 и пульт 50802-V03. Имя отдельного прайса содержит длину 147; оно не использовано для переименования схемы.
Источник: Заводская схема 50718D-149_W, мотор в сборе, версия A01, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001098 | Верхняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000541 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001097 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001162 | Крышка редуктора поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000368 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000369 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000637 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000505 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000505 — проверить товар → |
| 24001094 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо задней крышки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001011 | Статор — 149 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001107 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000757 | Уплотнительное кольцо передней крышки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001096 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
