Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

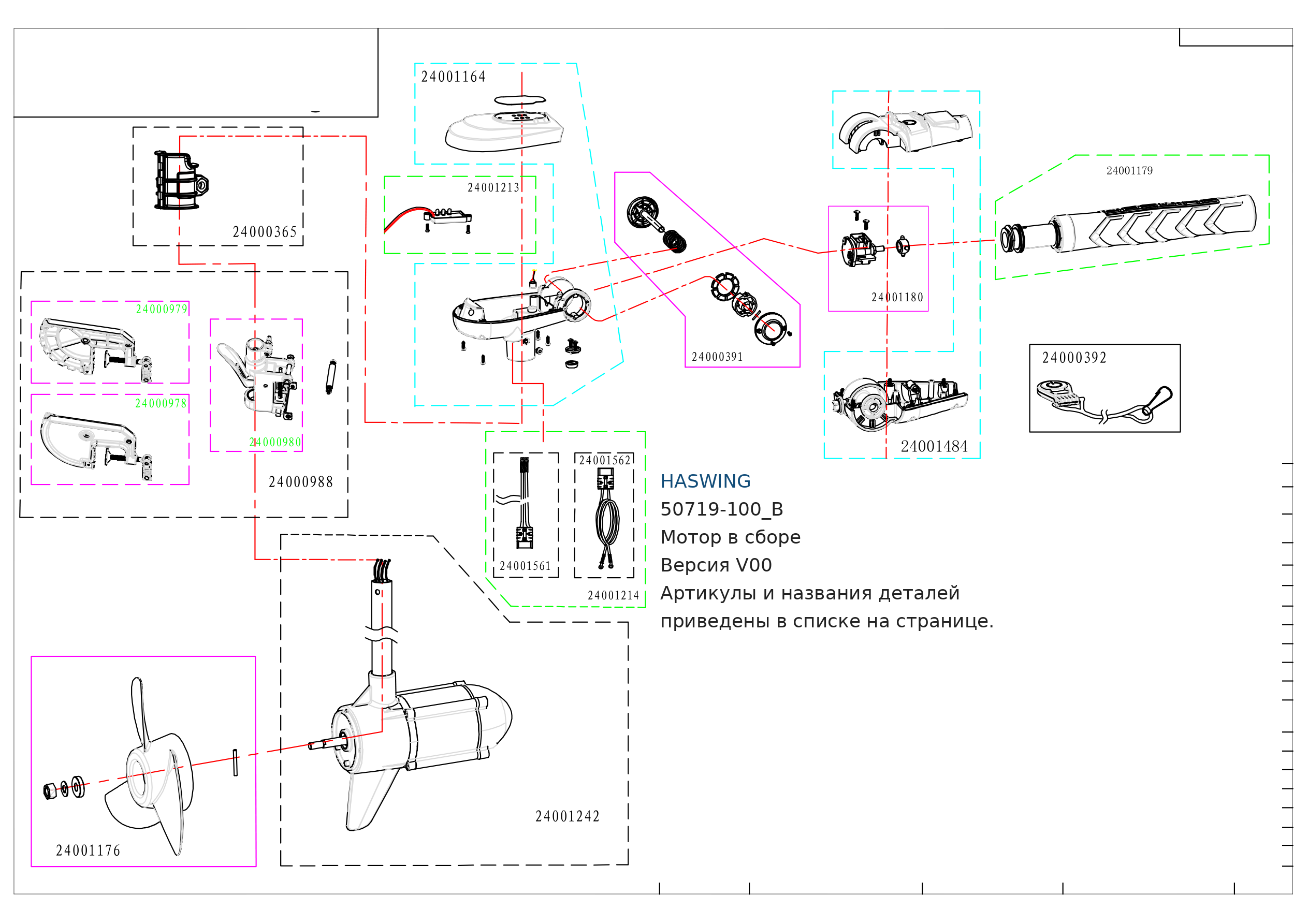

Haswing 50719-100_B — мотор в сборе, V00
Позиций: 17 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50719-100_B, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001179 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001179 — проверить товар → |
| 24001484 | Поворотная крышка — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000978 | Левая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000978 — проверить товар → |
| 24000979 | Правая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000979 — проверить товар → |
| 24000980 | Поворотный кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000988 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001176 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001176 — проверить товар → |
| 24001242 | Бесщёточный электродвигатель — 24 В, 100 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001164 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001164 — проверить товар → |
| 24001214 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001561 | Кабель питания со стороны блока управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001562 | Кабель питания со стороны аккумулятора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001213 | Индикатор питания — 24 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000391 | Фиксатор угла румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000391 — проверить товар → |
| 24001180 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001180 — проверить товар → |
| 24000392 | Магнитный аварийный выключатель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000392 — проверить товар → |

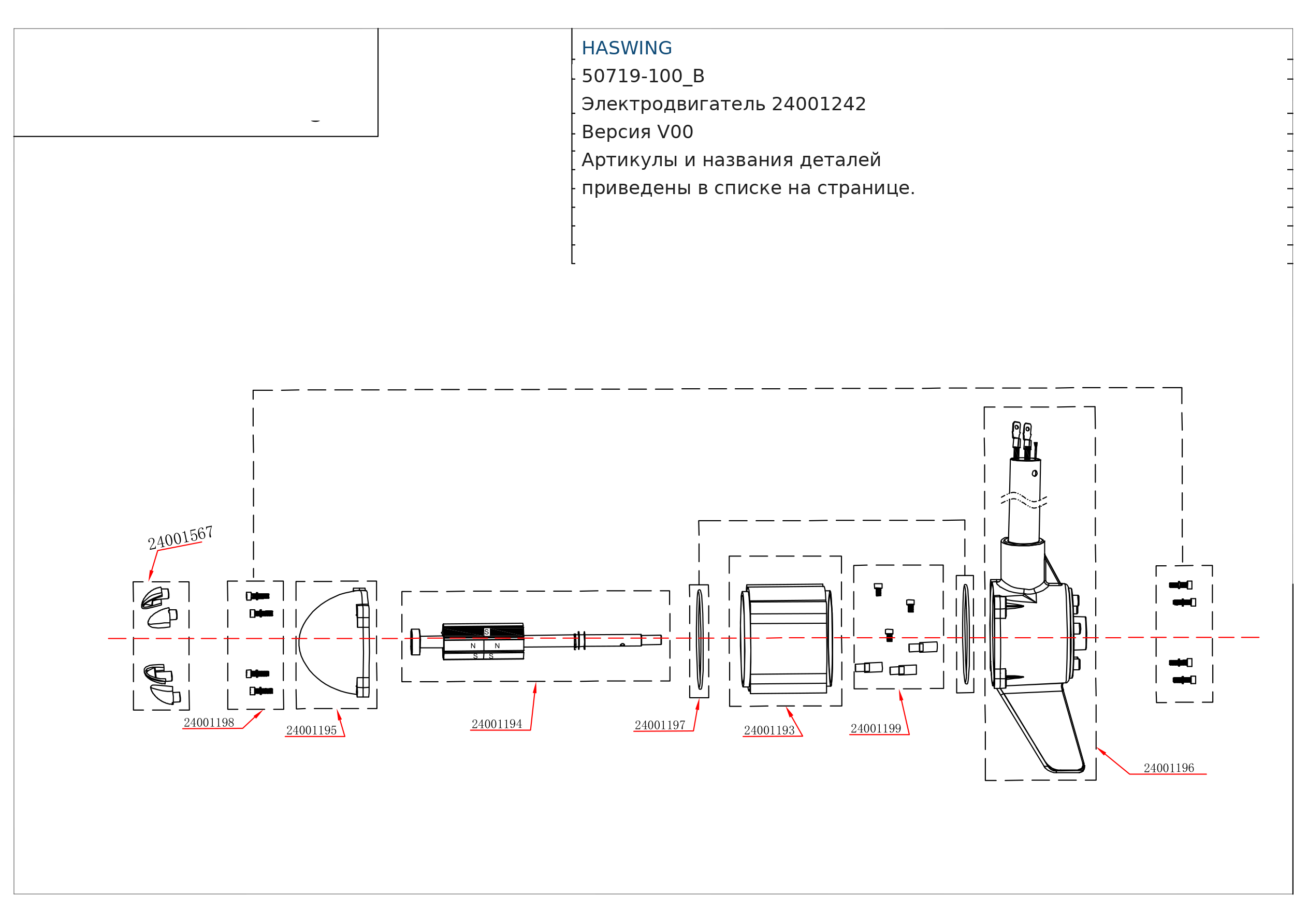

Haswing 50719-100_B — электродвигатель 24001242, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50719-100_B, электродвигатель 24001242, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001196 | Передняя крышка электродвигателя — 100 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001199 | Соединительный крепёж | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001193 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001197 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001194 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001195 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001198 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001567 | Заглушки отверстий крепежа — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
