Схема помогает найти артикул детали для указанного исполнения. Выберите позицию на изображении или в списке ниже.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

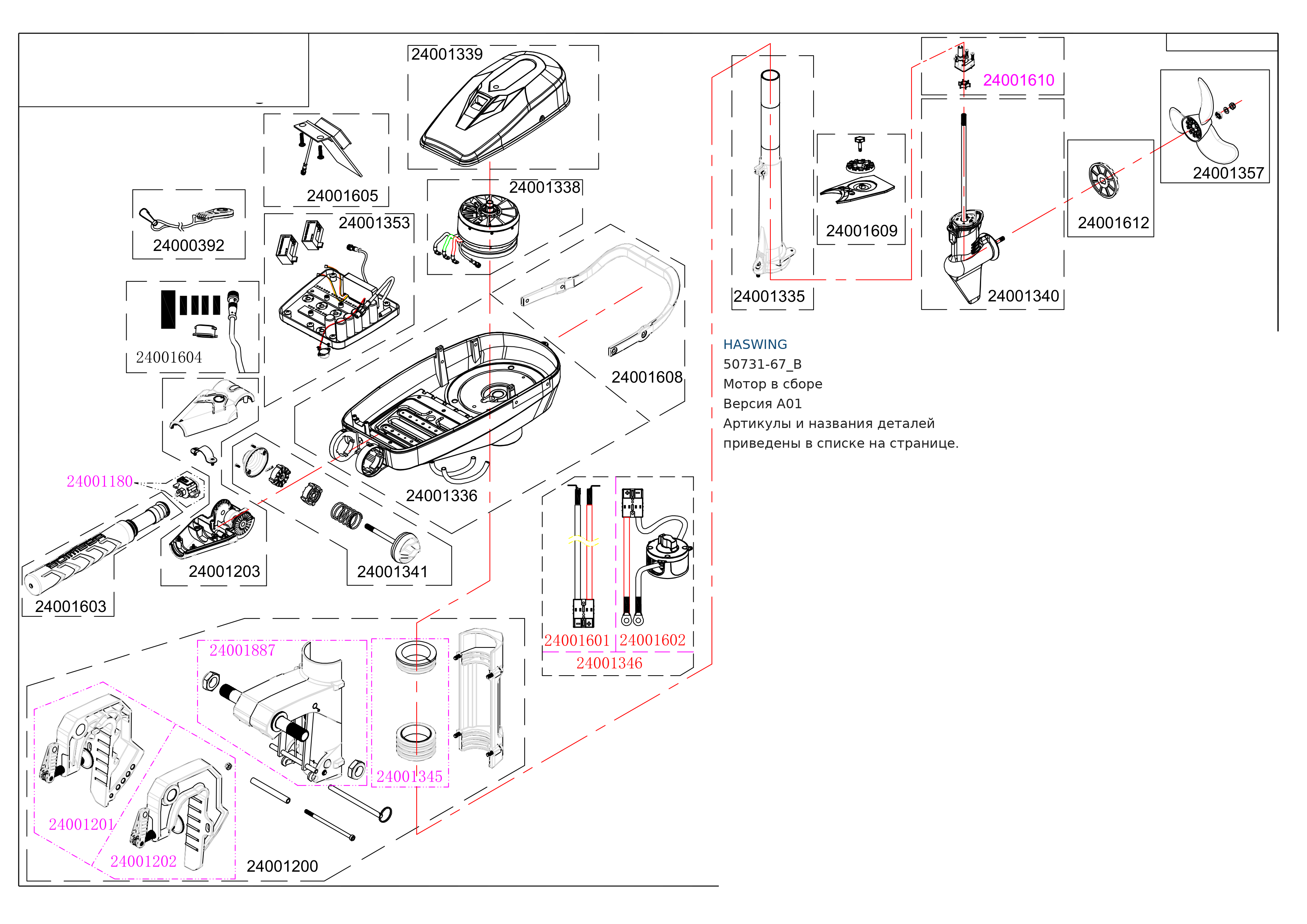

Haswing 50731-67_B — мотор в сборе, A01
Позиций: 26 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50731-67_B, мотор в сборе, версия A01, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000392 | Магнитный аварийный выключатель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000392 — проверить товар → |
| 24001604 | Водонепроницаемый разъём | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001203 | Поворотная крышка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001180 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001180 — проверить товар → |
| 24001603 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001341 | Фиксатор угла румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001200 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001201 | Левая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001202 | Правая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001887 | Поворотный кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001345 | Амортизирующий узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001346 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001601 | Кабель питания со стороны мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001602 | Кабель питания со стороны аккумулятора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001336 | Нижняя часть корпуса управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001608 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001353 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001338 | Электродвигатель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001605 | Индикатор питания — 48 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001339 | Корпус управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001339 — проверить товар → |
| 24001335 | Основной кожух | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001609 | Антивентиляционная плита | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001610 | Насос охлаждения | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001340 | Приводной узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001612 | Муфта гребного вала | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001357 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001357 — проверить товар → |
