Схема помогает найти артикул детали для указанного исполнения. Выберите позицию на изображении или в списке ниже.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

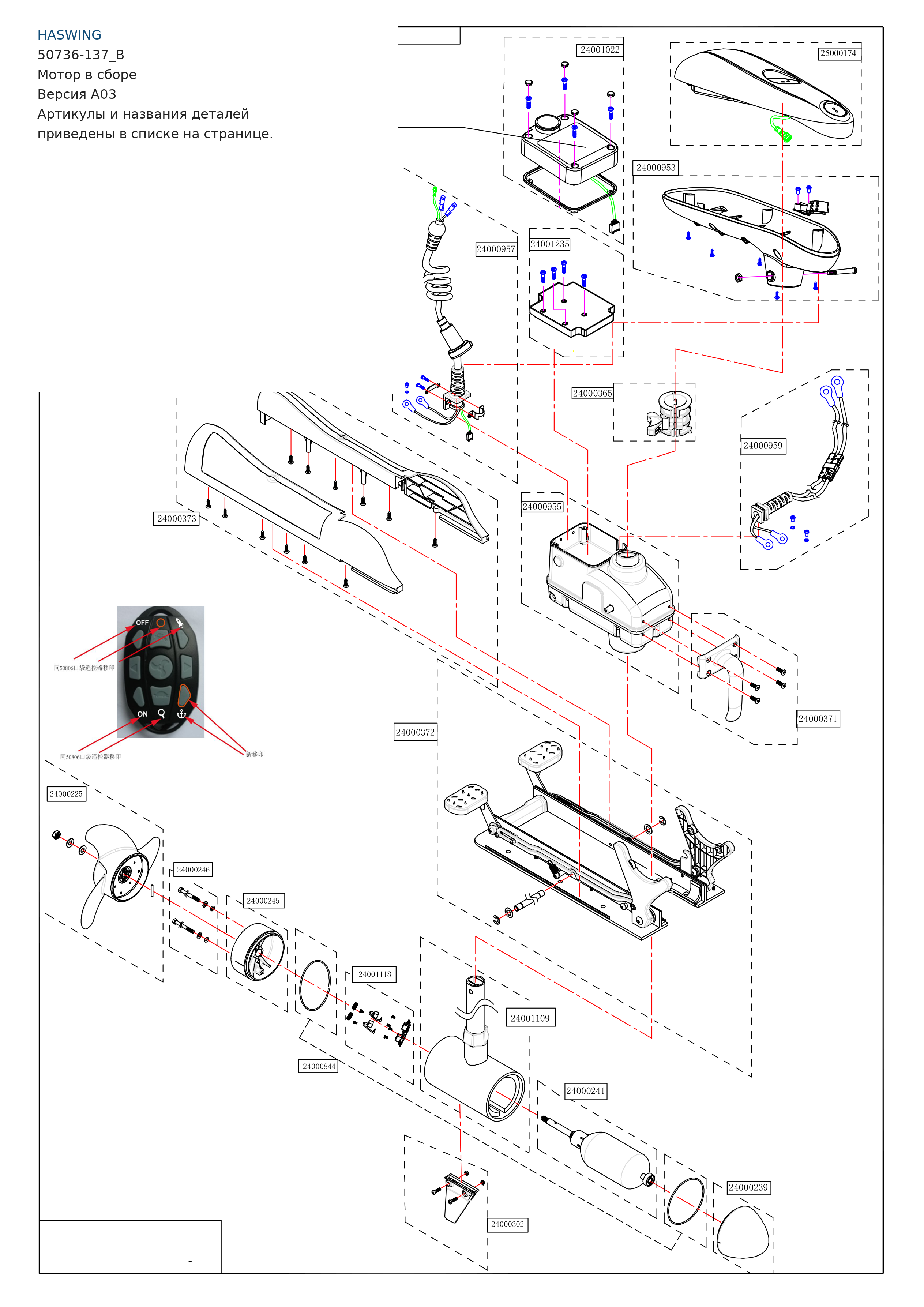

Haswing 50736-137_B — мотор в сборе, A03
Позиций: 20 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V05, пульт 50806-V02 и педаль 50805-V02. На корпусе обозначена лазерная маркировка «2.4G GPS MOTOR».
Источник: Заводская схема 50736-137_B, мотор в сборе, версия A03, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000955 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001022 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000957 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000959 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000959 — проверить товар → |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000372 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001109 | Статор — 137 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24001118 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

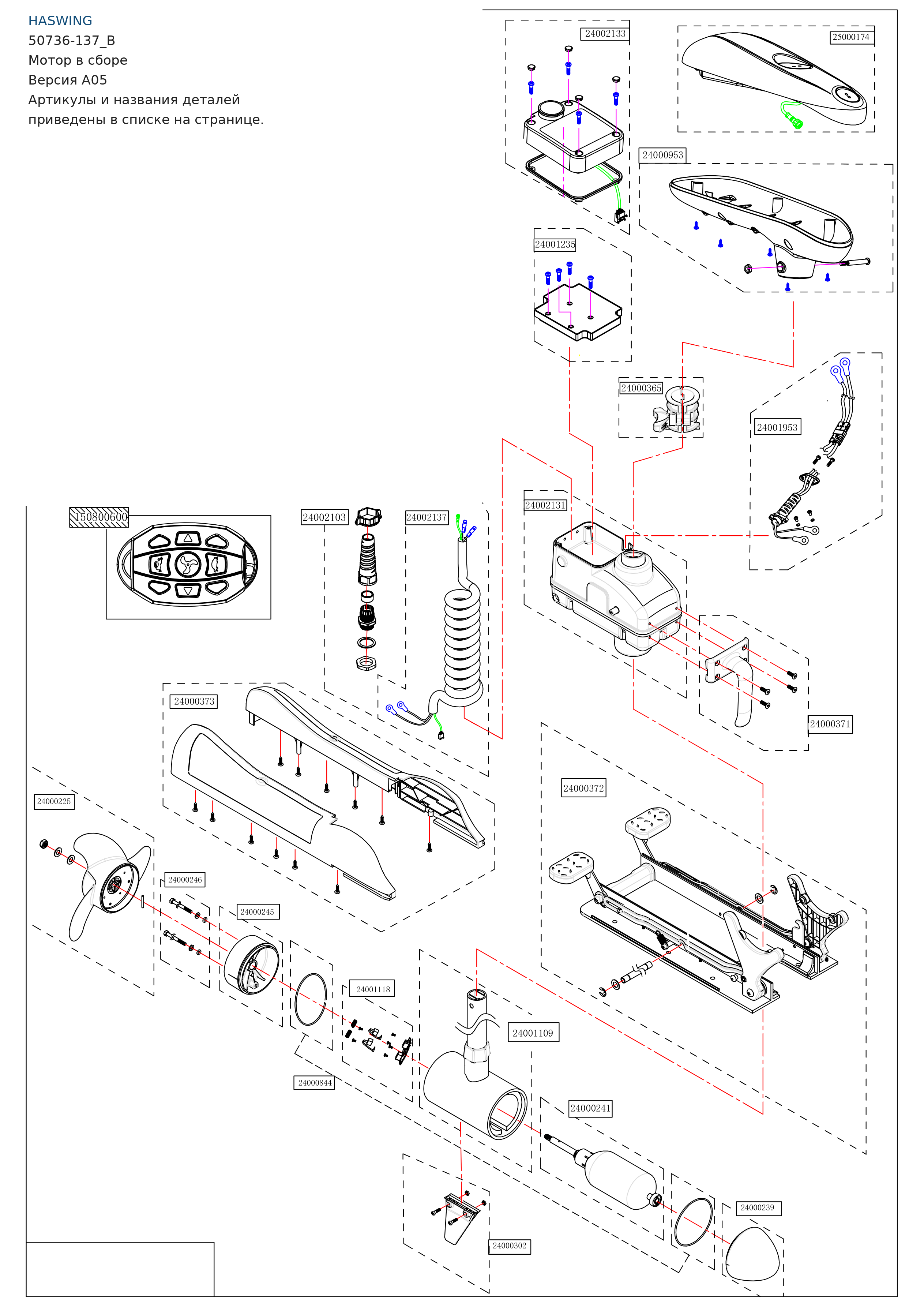

Haswing 50736-137_B — мотор в сборе, A05
Позиций: 22 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V14, пульт 50806-V03 и педаль 50805-V03.
Источник: Заводская схема 50736-137_B, мотор в сборе, версия A05, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002137 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002137 — проверить товар → |
| 24002131 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000372 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24002133 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001953 | Кабель питания, сечение 5 мм² | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Трёхлопастной гребной винт, 9,3 дюйма | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001109 | Статор — 137 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001118 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800600 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |

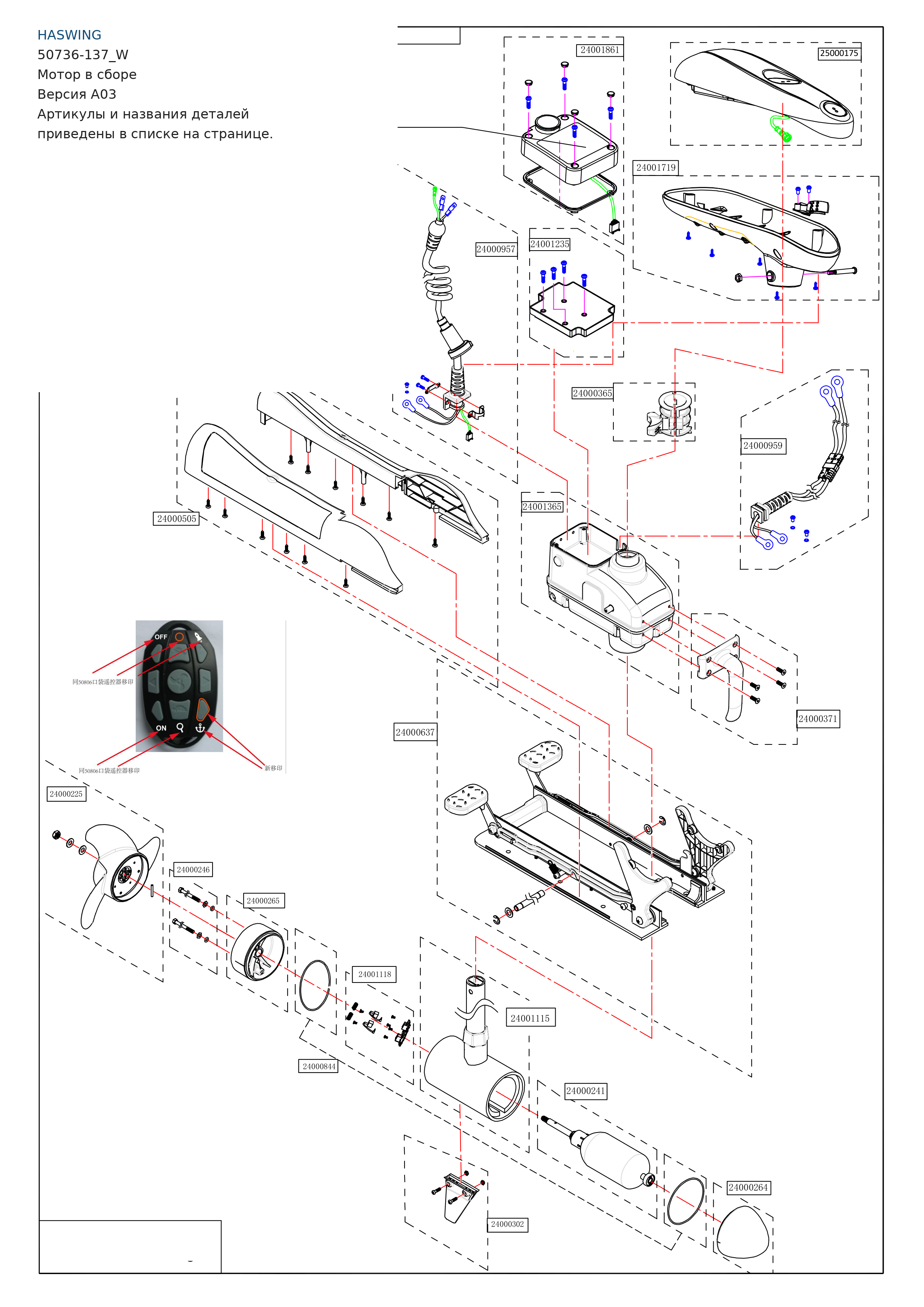

Haswing 50736-137_W — мотор в сборе, A03
Позиций: 20 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V05, пульт 50806-V02 и педаль 50805-V02. На корпусе обозначена лазерная маркировка «2.4G GPS MOTOR».
Источник: Заводская схема 50736-137_W, мотор в сборе, версия A03, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001365 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001861 | Крышка редуктора поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000957 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000959 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000959 — проверить товар → |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000637 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000505 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000505 — проверить товар → |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001115 | Статор — 137 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24001118 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50736-137_W — мотор в сборе, A05
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V14, пульт 50806-V03 и педаль 50805-V03. В заводском списке щёточный узел обозначен 24000118, а на рисунке — 24001118. Оба обозначения сохранены; выбор этой детали требует уточнения.
Источник: Заводская схема 50736-137_W, мотор в сборе, версия A05, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002137 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002137 — проверить товар → |
| 24002136 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000637 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000505 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000505 — проверить товар → |
| 24002138 | Крышка редуктора поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001953 | Кабель питания, сечение 5 мм² | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Трёхлопастной гребной винт, 9,3 дюйма | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001115 | Статор — 137 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000118Только в таблице исходника | Щёточный узел (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800600 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
| 24001118 | Щёточный узел (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

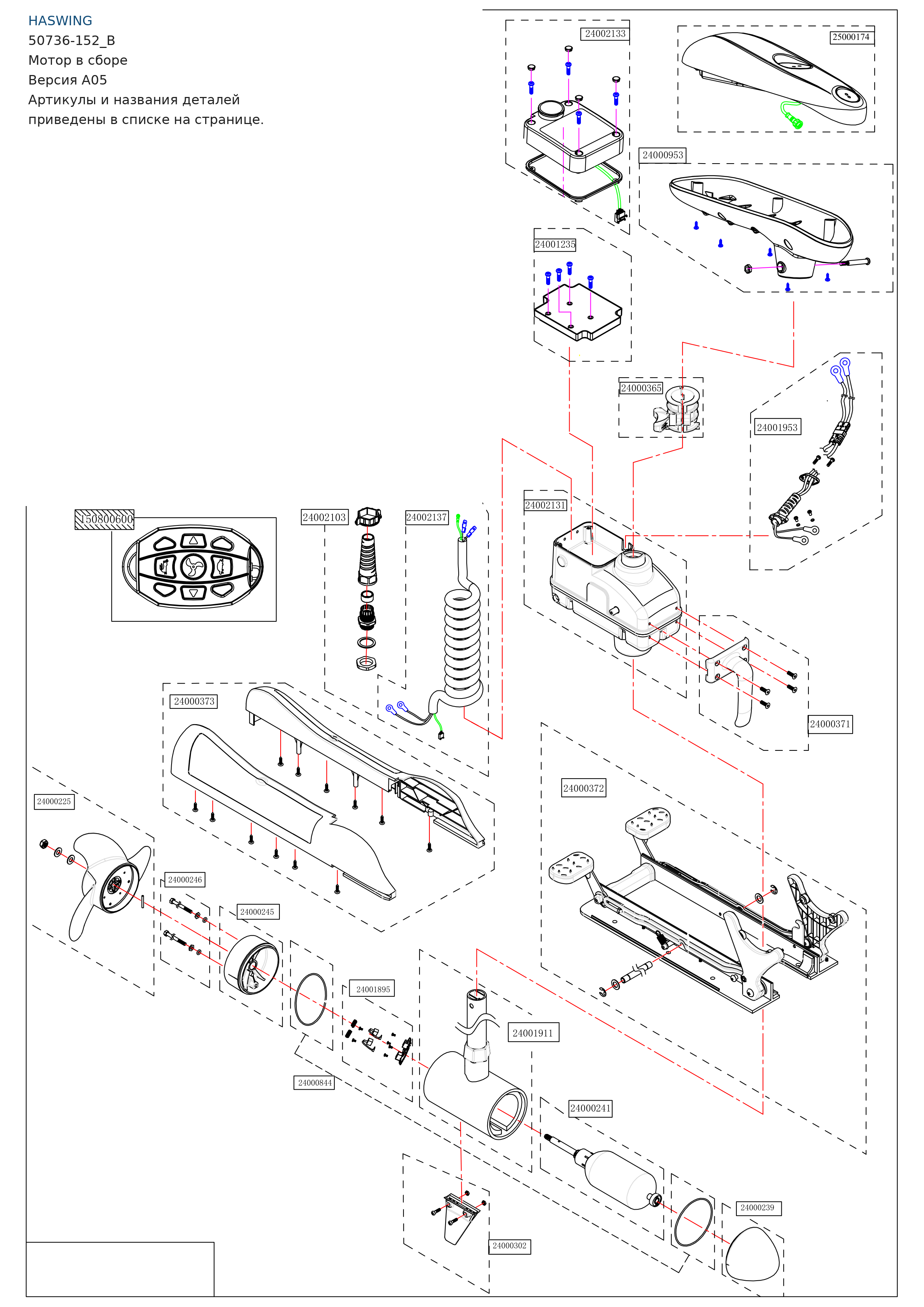

Haswing 50736-152_B — мотор в сборе, A05
Позиций: 22 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V14, пульт 50806-V03 и педаль 50805-V03.
Источник: Заводская схема 50736-152_B, мотор в сборе, версия A05, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002137 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002137 — проверить товар → |
| 24002131 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000372 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24002133 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001953 | Кабель питания, сечение 5 мм² | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Трёхлопастной гребной винт, 9,3 дюйма | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001911 | Статор — 152 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001895 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001895 — проверить товар → |
| 150800600 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
Haswing 50736-152_W — мотор в сборе, A05
Позиций: 22 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50736-V14, пульт 50806-V03 и педаль 50805-V03.
Источник: Заводская схема 50736-152_W, мотор в сборе, версия A05, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002137 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002137 — проверить товар → |
| 24002136 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001235 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001235 — проверить товар → |
| 24000637 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000505 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000505 — проверить товар → |
| 24002138 | Крышка редуктора поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001953 | Кабель питания, сечение 5 мм² | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Трёхлопастной гребной винт, 9,3 дюйма | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001894 | Статор — 152 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001895 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001895 — проверить товар → |
| 150800600 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
