Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

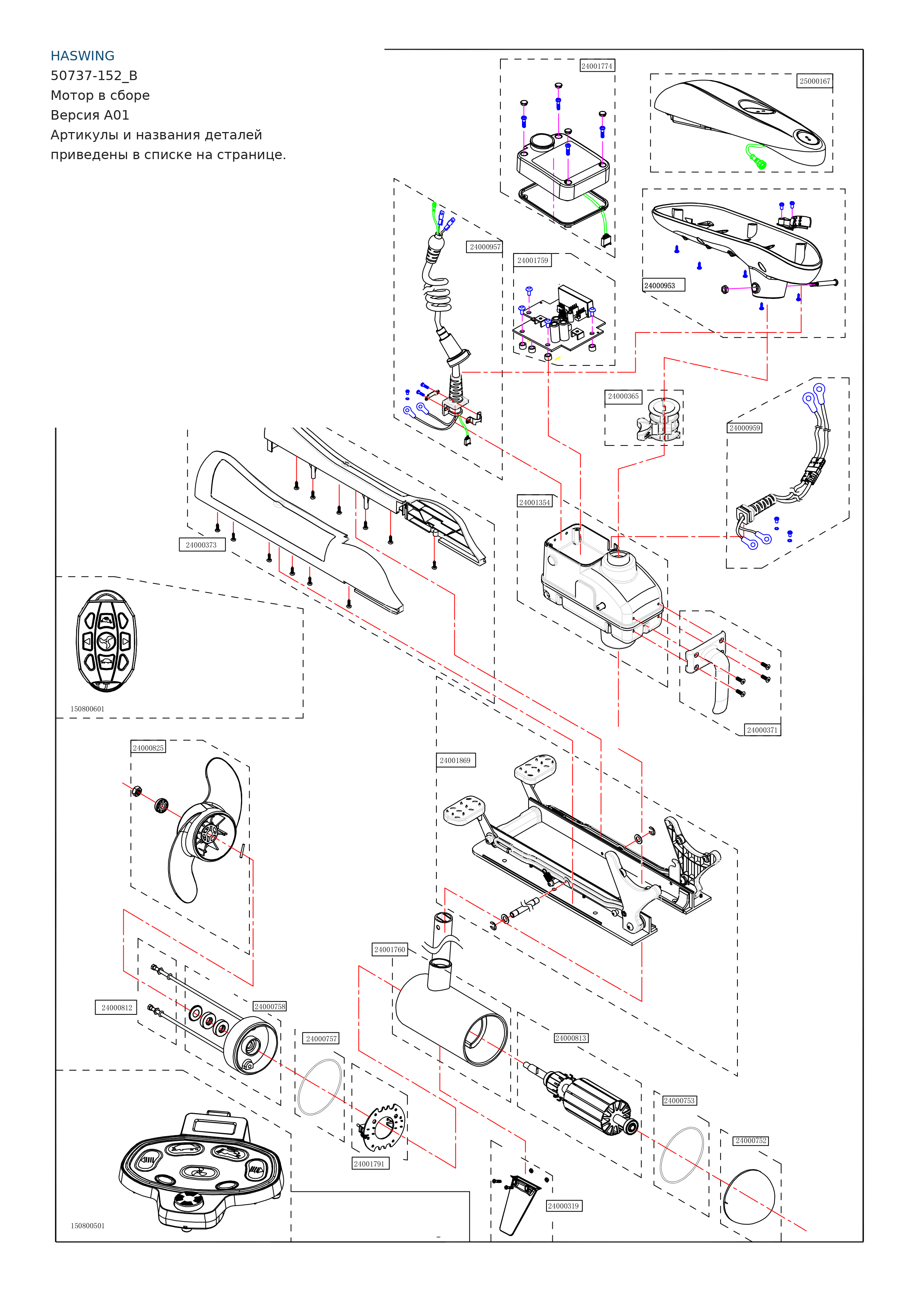

Haswing 50737-152_B — мотор в сборе, A01
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Верхнее примечание задаёт мотор 50737-V01, пульт 50806-V02 и педаль 50805-V02. Нижнее примечание содержит прежние обозначения A00. Перед подбором нужно уточнить ревизию мотора.
Источник: Заводская схема 50737-152_B, мотор в сборе, версия A01, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000167 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001354 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001774 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000957 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000959 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000959 — проверить товар → |
| 24001759 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001759 — проверить товар → |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001869 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001760 | Статор — 152 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001791 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001791 — проверить товар → |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50737-152_W — мотор в сборе, A01
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Верхнее примечание задаёт мотор 50737-V01, пульт 50806-V02 и педаль 50805-V02. Нижнее примечание содержит прежние обозначения A00. Перед подбором нужно уточнить ревизию мотора.
Источник: Заводская схема 50737-152_W, мотор в сборе, версия A01, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000178 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001820 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001785 | Крышка редуктора поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000957 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000959 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000959 — проверить товар → |
| 24001759 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001759 — проверить товар → |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001868 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000505 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000505 — проверить товар → |
| 24001094 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001790 | Статор — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001791 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001791 — проверить товар → |
| 24001096 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

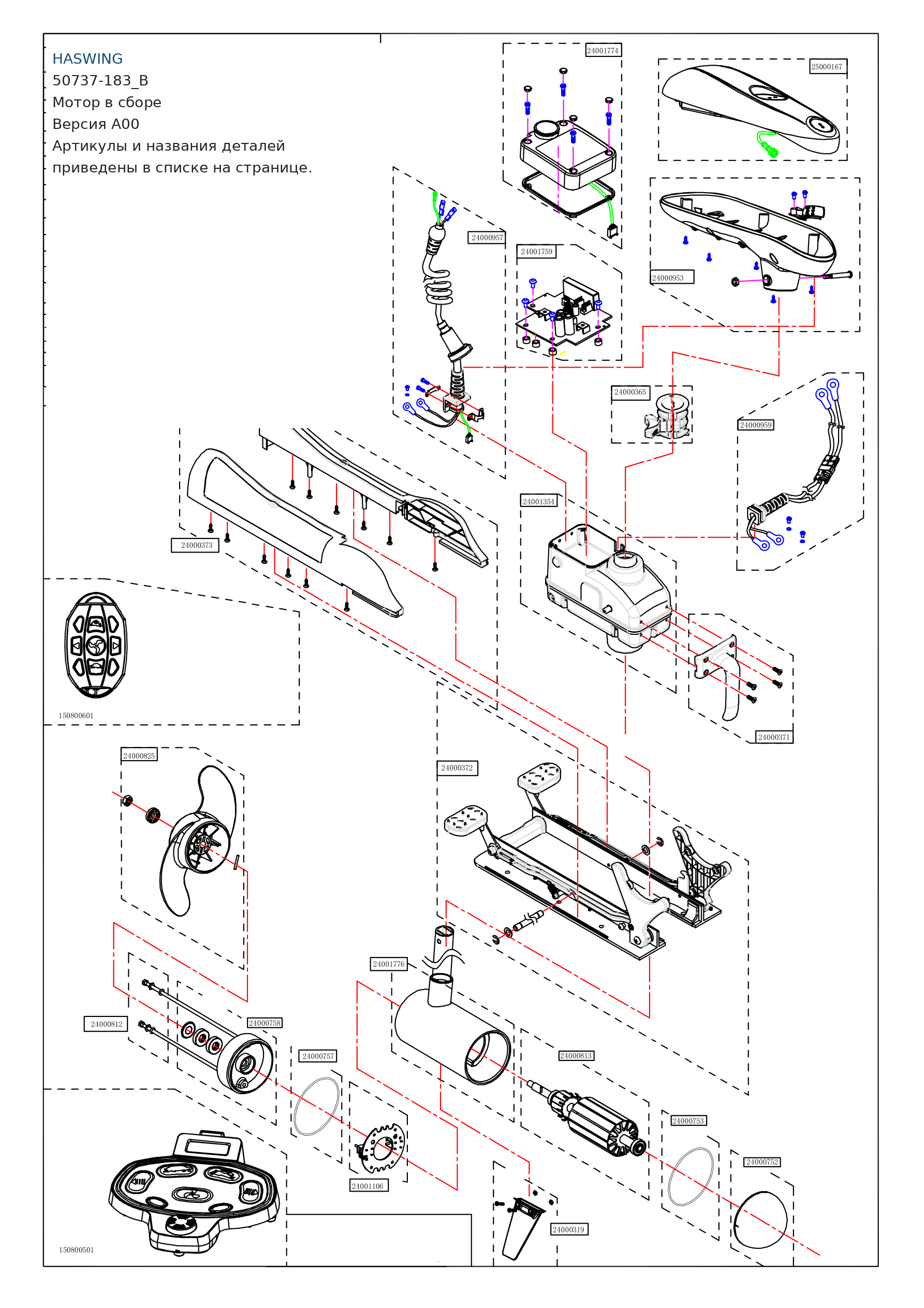

Haswing 50737-183_B — мотор в сборе, A00
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50737-A00, пульт 50806-V02 и педаль 50805-V02.
Источник: Заводская схема 50737-183_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000167 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001354 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001774 | Крышка редуктора поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000957 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000959 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000959 — проверить товар → |
| 24001759 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001759 — проверить товар → |
| 24000371 | Ручка для переноски | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000372 | Носовое крепление | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000373 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000373 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001776 | Статор — 183 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001106 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
