Схема помогает найти артикул детали для указанного исполнения. Выберите позицию на изображении или в списке ниже.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

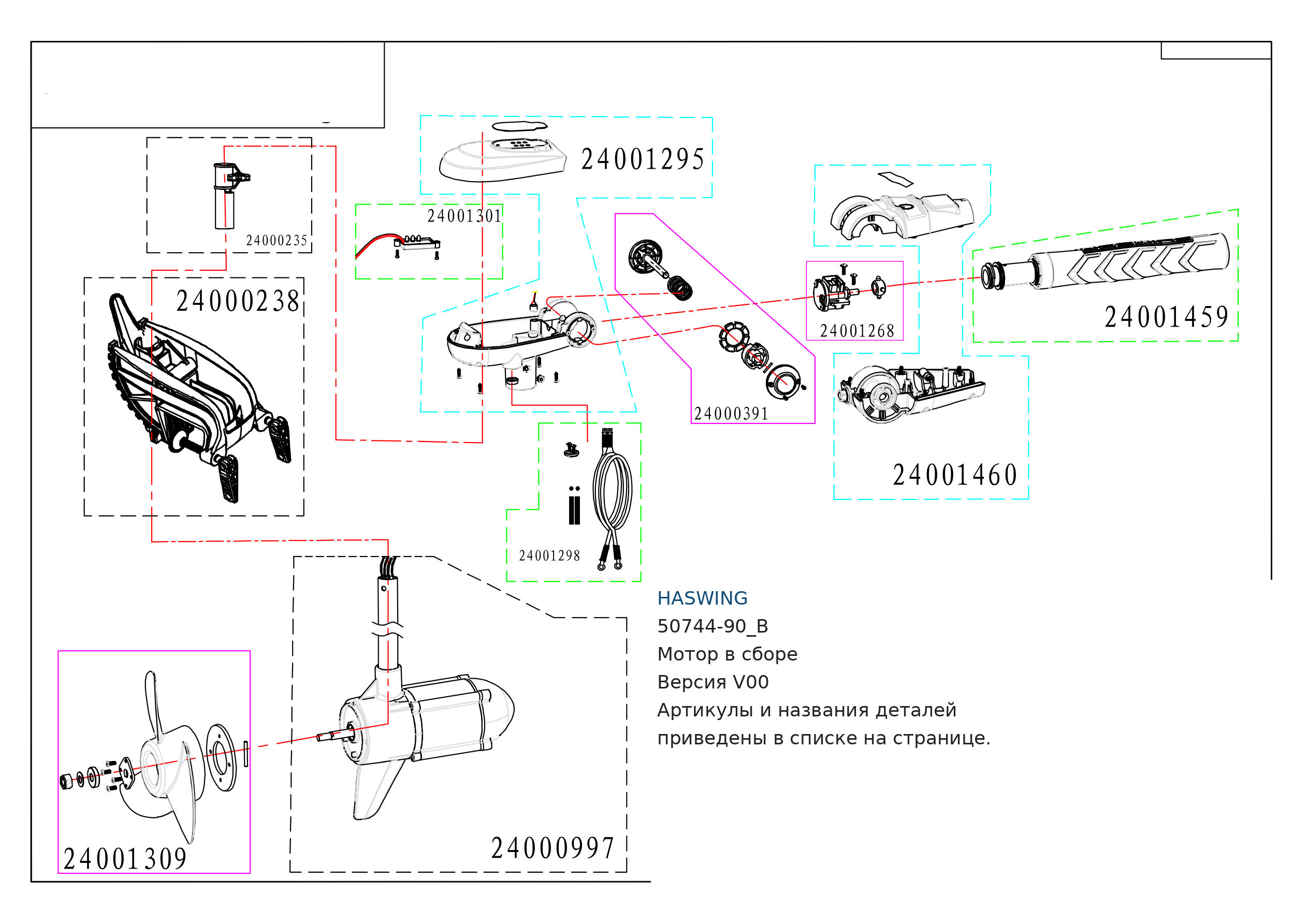

Haswing 50744-90_B — мотор в сборе, V00
Позиций: 11 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50744-90_B, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001459 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001459 — проверить товар → |
| 24001460 | Поворотная крышка — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001460 — проверить товар → |
| 24001309 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001309 — проверить товар → |
| 24000997 | Бесщёточный электродвигатель — 12 В, 90 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000238 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000235 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001295 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001295 — проверить товар → |
| 24001298 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001301 | Индикатор питания — 12 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000391 | Фиксатор угла румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000391 — проверить товар → |
| 24001268 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001268 — проверить товар → |

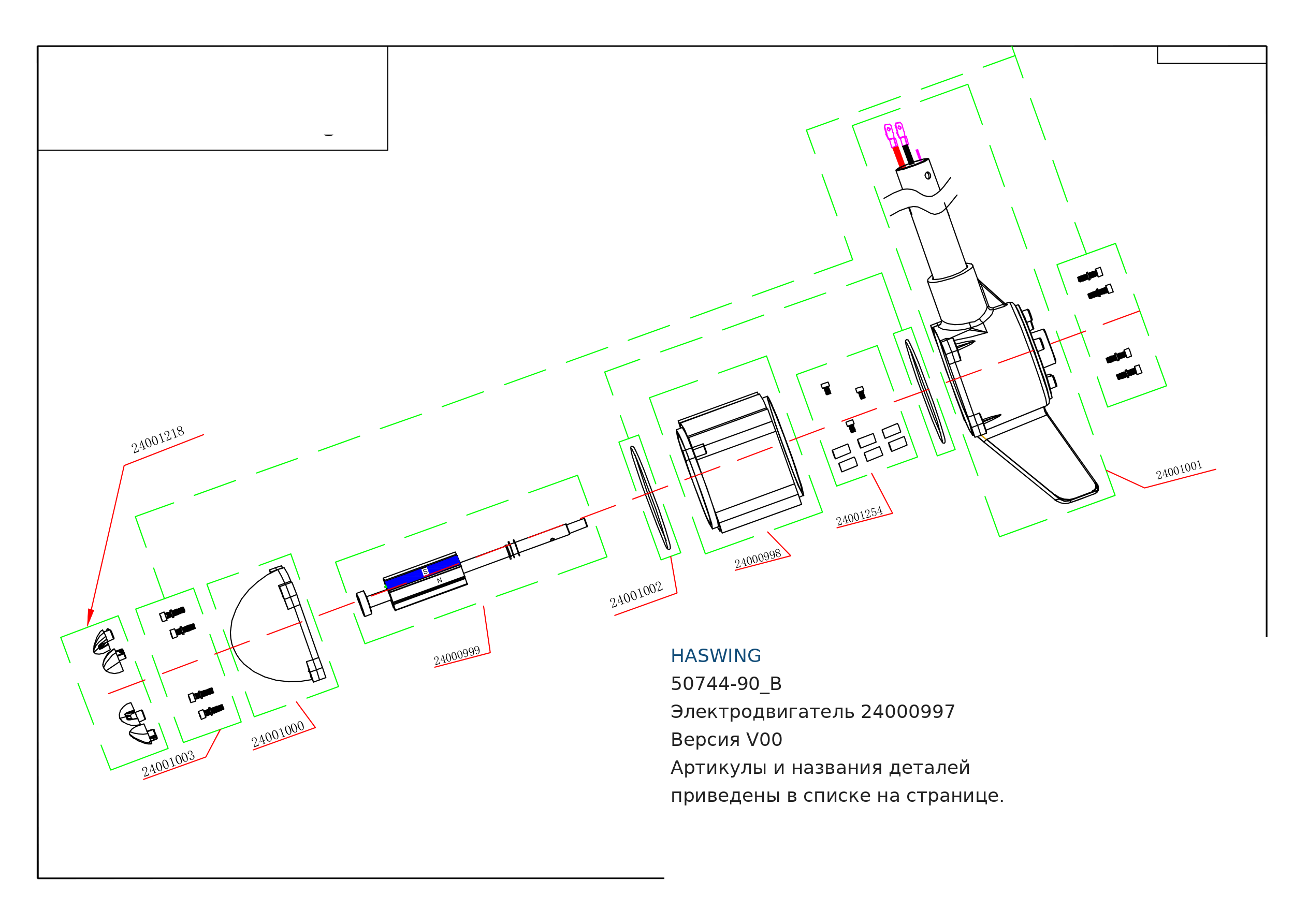

Haswing 50744-90_B — электродвигатель 24000997, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50744-90_B, электродвигатель 24000997, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001001 | Передняя крышка электродвигателя — 90 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001254 | Соединительный крепёж | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000998 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001002 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000999 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001000 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001003 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001218 | Заглушки отверстий крепежа — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
