Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

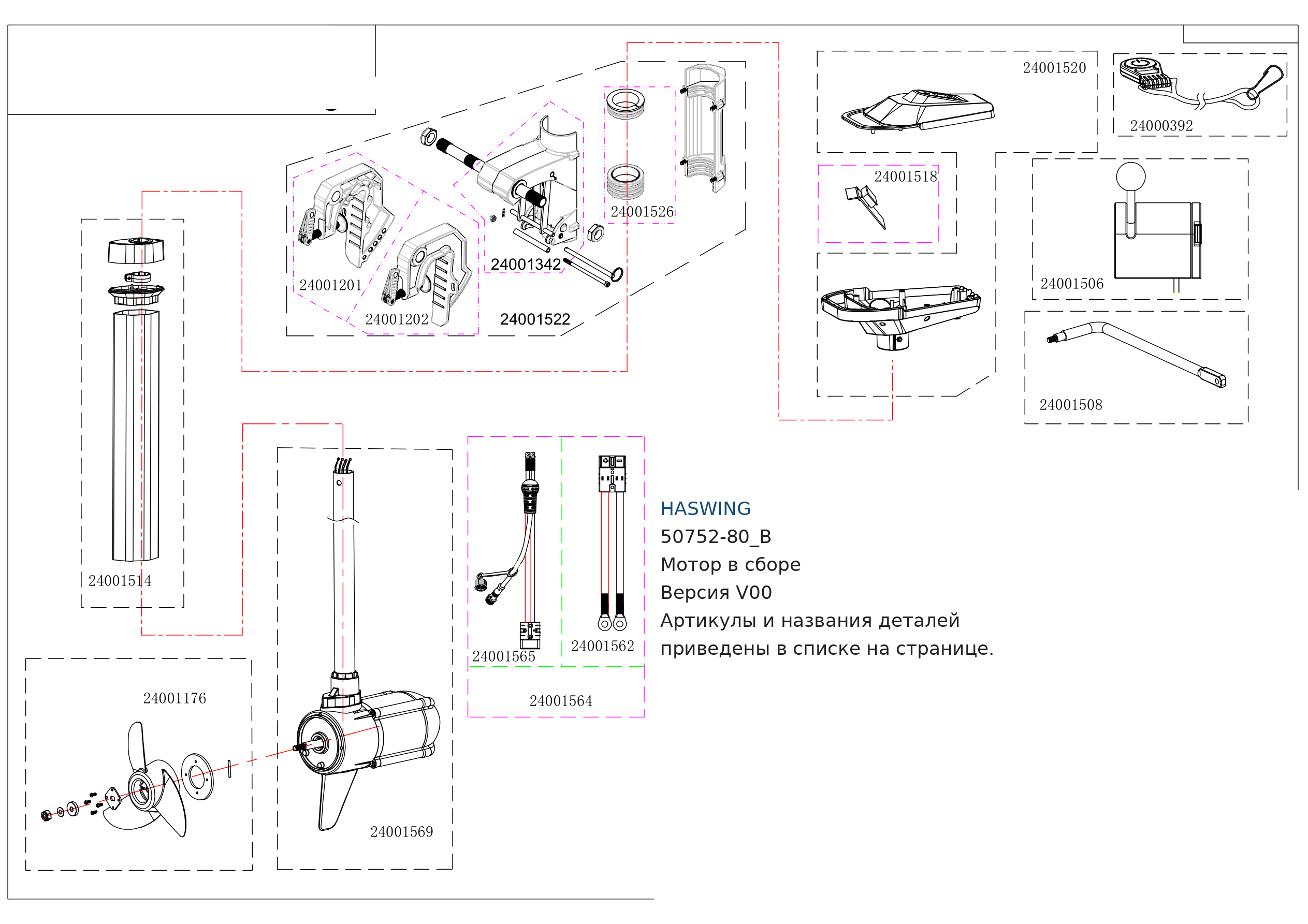

Haswing 50752-80_B — мотор в сборе, V00
Позиций: 16 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50752-80_B, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000392 | Магнитный аварийный выключатель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000392 — проверить товар → |
| 24001506 | Выносной регулятор скорости — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001506 — проверить товар → |
| 24001508 | Соединитель рулевого управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001520 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001518 | Индикатор питания — 24 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001564 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001565 | Кабель питания со стороны блока управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001562 | Кабель питания со стороны аккумулятора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001522 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001201 | Левая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001202 | Правая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001342 | Поворотный кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001526 | Амортизирующий узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001514 | Декоративная накладка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001569 | Бесщёточный электродвигатель — 24 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001176 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001176 — проверить товар → |

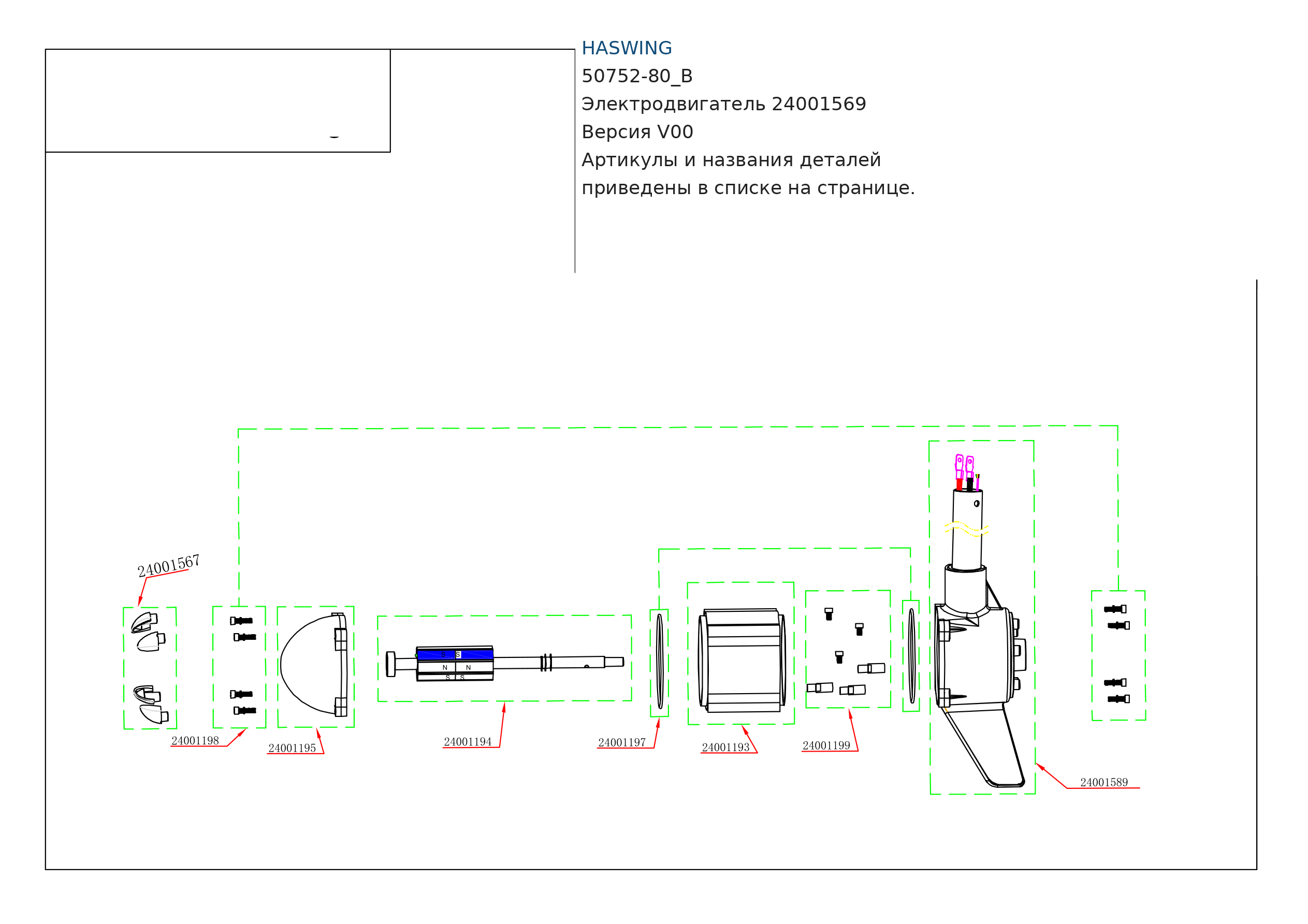

Haswing 50752-80_B — электродвигатель 24001569, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50752-80_B, электродвигатель 24001569, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001589 | Передняя крышка электродвигателя — 800 мм, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001199 | Соединительный крепёж | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001193 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001197 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001194 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001195 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001198 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001567 | Заглушки отверстий крепежа — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
