Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

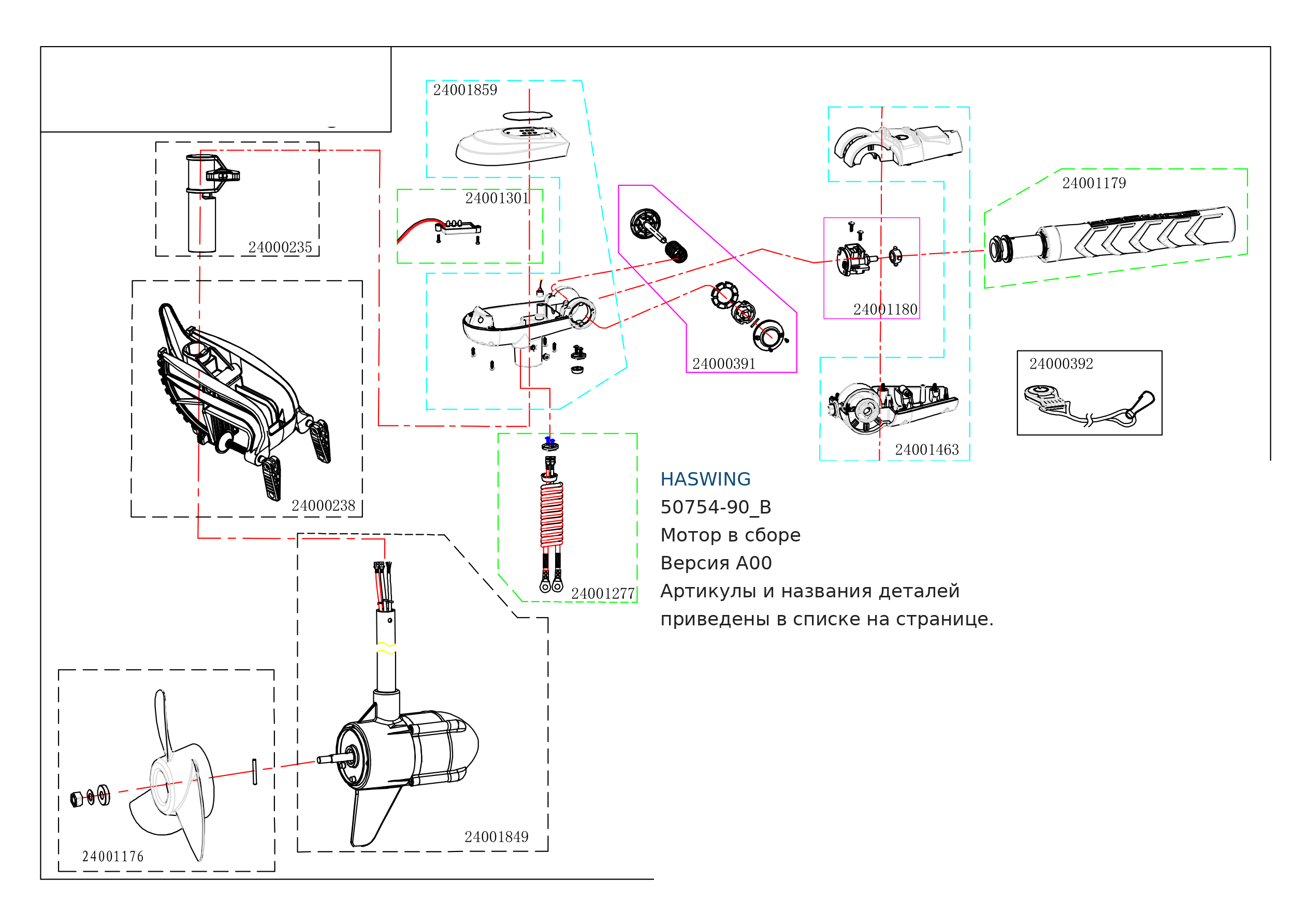

Haswing 50754-90_B — мотор в сборе, A00
Позиций: 12 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Лист озаглавлен 50754-90_B, но электродвигатель 24001849 описан как 110 см. Необходимо сверить длину и артикул узла; автоматически считать его исполнением 90 см нельзя.
Источник: Заводская схема 50754-90_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001179 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001179 — проверить товар → |
| 24001463 | Поворотная крышка — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001463 — проверить товар → |
| 24000392 | Магнитный аварийный выключатель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000392 — проверить товар → |
| 24001180 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001180 — проверить товар → |
| 24000391 | Фиксатор угла румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000391 — проверить товар → |
| 24001859 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001859 — проверить товар → |
| 24001301 | Индикатор питания — 12 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001277 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000235 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000238 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001849 | Бесщёточный электродвигатель — 12 В, 110 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001176 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001176 — проверить товар → |

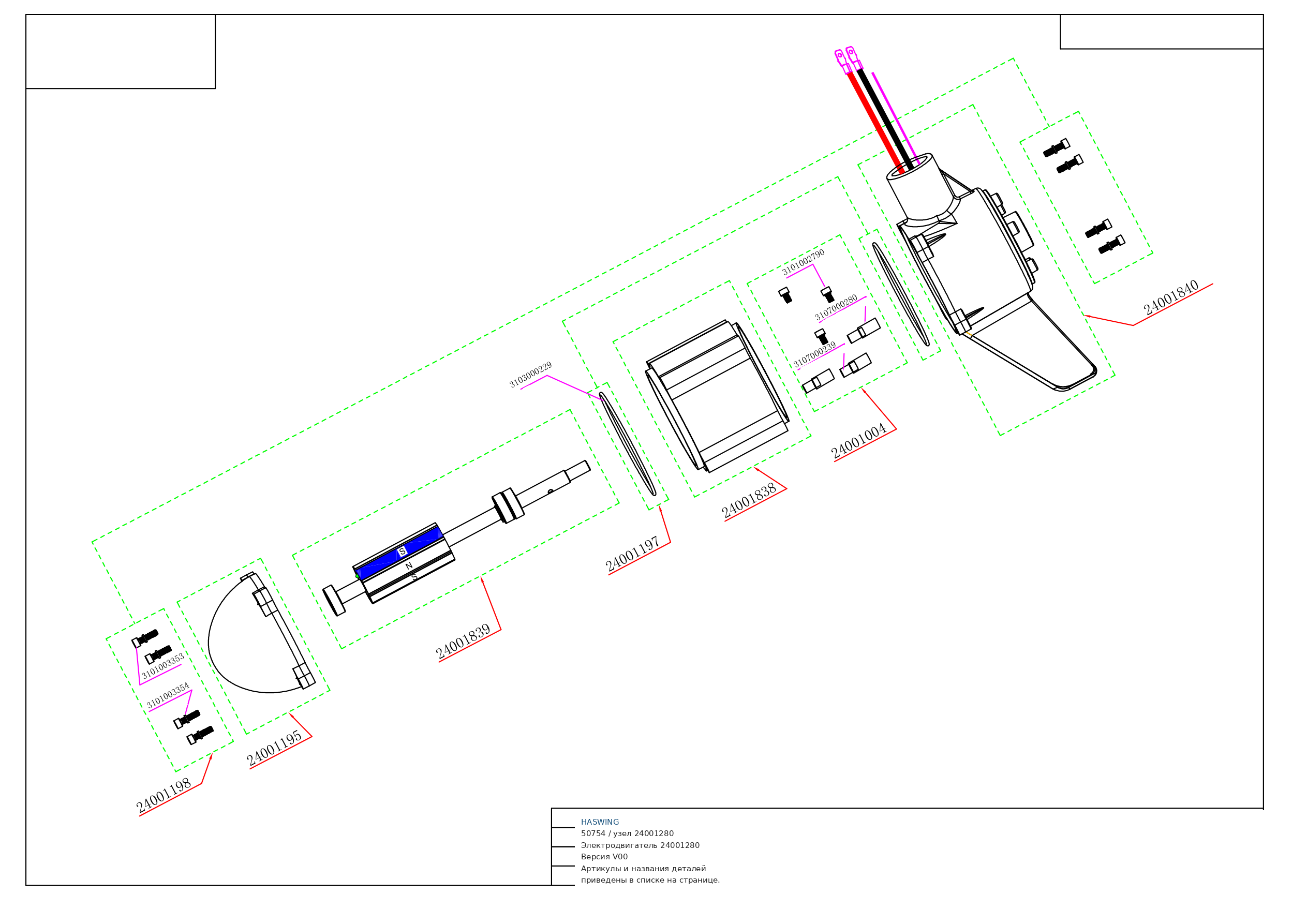

Haswing 50754 / узел 24001280 — электродвигатель 24001280, V00
Позиций: 13 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. В исходном листе указан узел 24001280, 12 В, 2P, с внутренним ротором. Его связь с узлом 24001849 из общей схемы 50754 не подтверждена; это отдельный справочный лист.
Источник: Заводская схема 50754 / узел 24001280, электродвигатель 24001280, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001198 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001195 | Задняя крышка электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001839 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001197 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001838 | Статор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001004 | Соединительный крепёж | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001840 | Передняя крышка электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101003353 | Винты | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101003354 | Пружинные шайбы | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3103000229 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101002790 | Винты | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3107000280 | Наружная термоусадочная трубка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3107000239 | Внутренняя термоусадочная трубка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
