Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

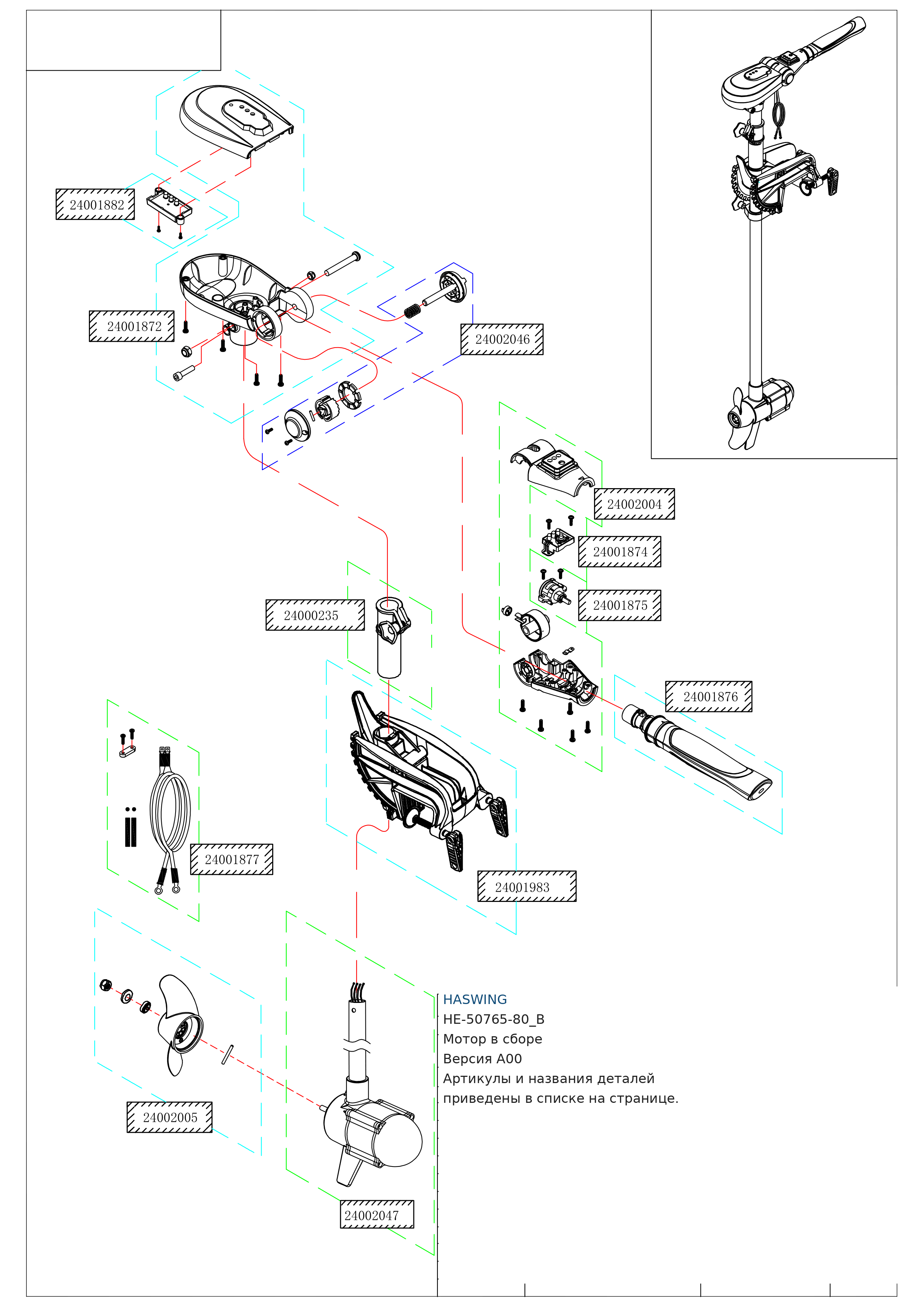

Haswing HE-50765-80_B — мотор в сборе, A00
Позиций: 13 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. На рисунке кронштейн обозначен 24001983, а в таблице — 24000238. Оба обозначения сохранены; перед подбором кронштейна требуется уточнение.
Источник: Заводская схема HE-50765-80_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24002047 | Бесщёточный электродвигатель — 12 В, 80 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000238Только в таблице исходника | Основной кронштейн (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000235 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001882 | Индикатор питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001872 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001872 — проверить товар → |
| 24002046 | Соединитель румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002004 | Верхняя и нижняя крышки рукоятки | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001874 | Переключатель режимов | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001875 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001875 — проверить товар → |
| 24001876 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001877 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001877 — проверить товар → |
| 24002005 | Двухлопастной гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002005 — проверить товар → |
| 24001983 | Основной кронштейн — обозначение на рисунке (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

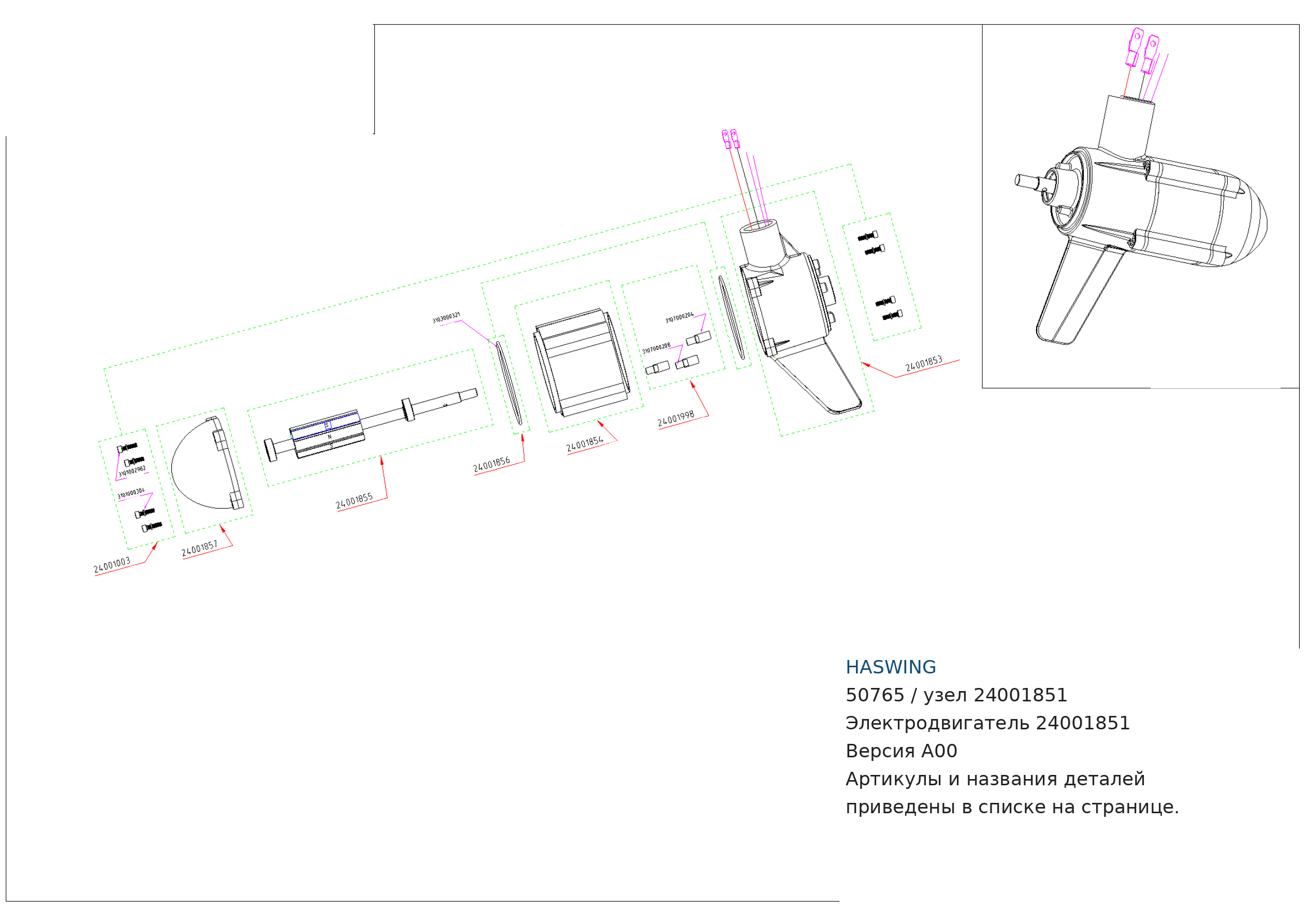

Haswing 50765 / узел 24001851 — электродвигатель 24001851, A00
Позиций: 12 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Лист относится к узлу 24001851, 55 lbs, 12 В. В общей схеме HE-50765-80_B указан другой узел — 24002047. Эти узлы не объявлены взаимозаменяемыми.
Источник: Заводская схема 50765 / узел 24001851, электродвигатель 24001851, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001853 | Передняя крышка электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001856 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001854 | Статор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001855 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001857 | Задняя крышка электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001003 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001998 | Соединительный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101002982 | Винты | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101000304 | Пружинные шайбы | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3103000321 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101000204 | Наружная термоусадочная трубка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 3101000208 | Внутренняя термоусадочная трубка | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
