Винт гребной 3-лопастной для электромоторов HASWING Protruar 1.0 (12В), 3.0 (24В) и Ultima 3.0 (29,6В)

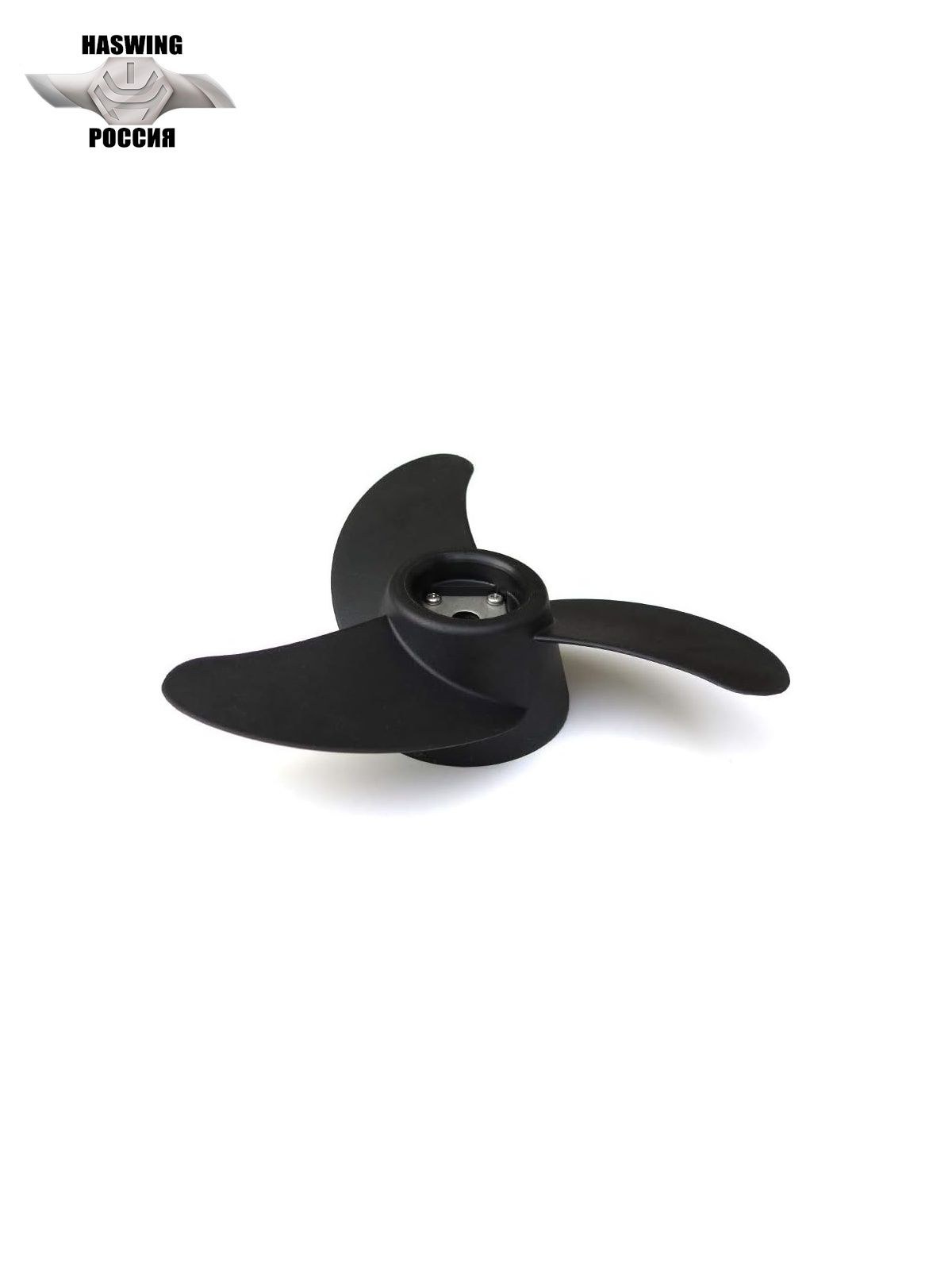

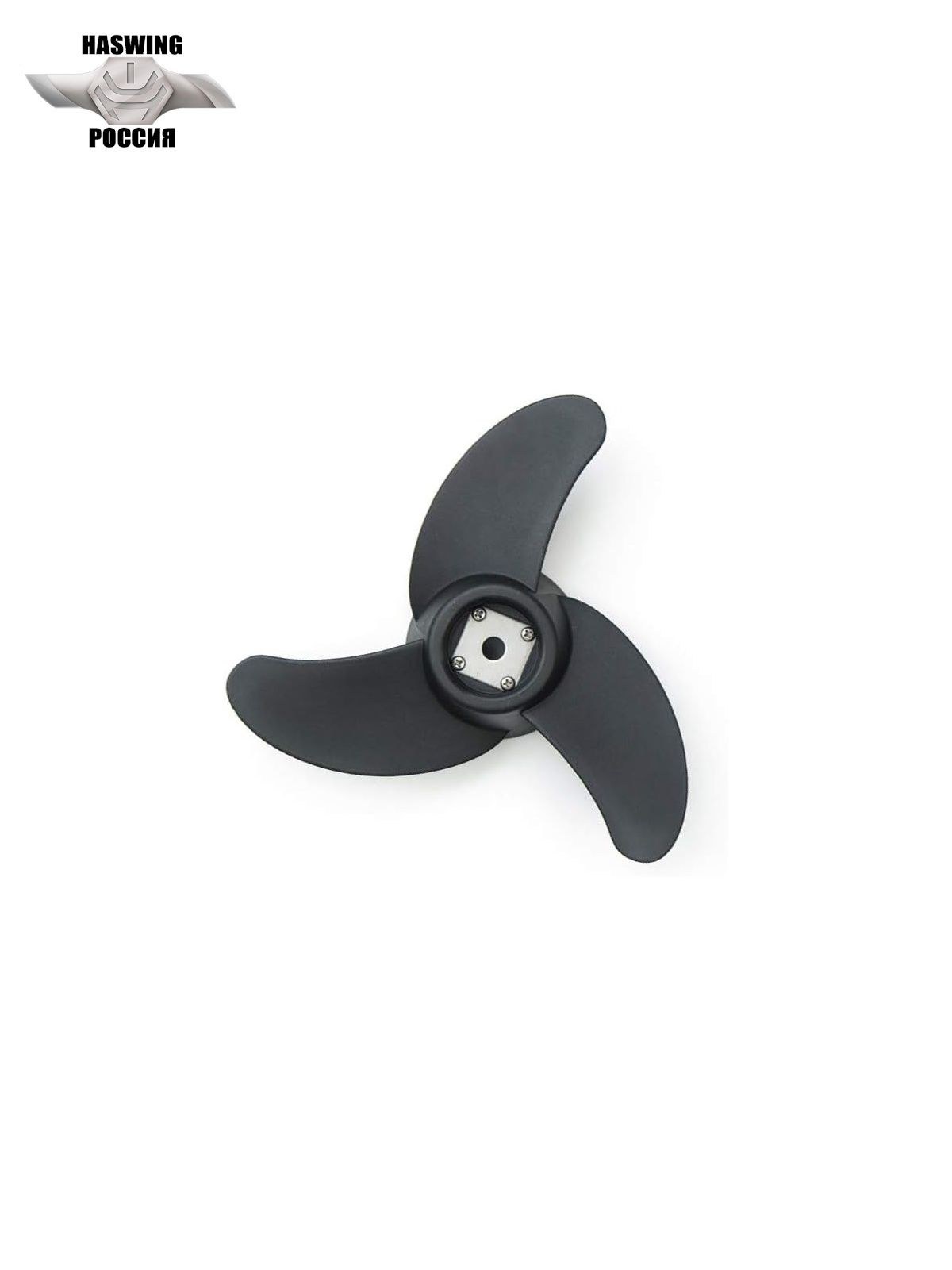

3-лопастной гребной винт Haswing 24001273 предназначен для перечисленных ниже исполнений Protruar 3.0 и Ultima 3.0. Диаметр — 9,3 дюйма. При замене важно совпадение посадочного отверстия, паза под шпонку и крепёжного узла.

Артикул: 24001273

Материал и комплект

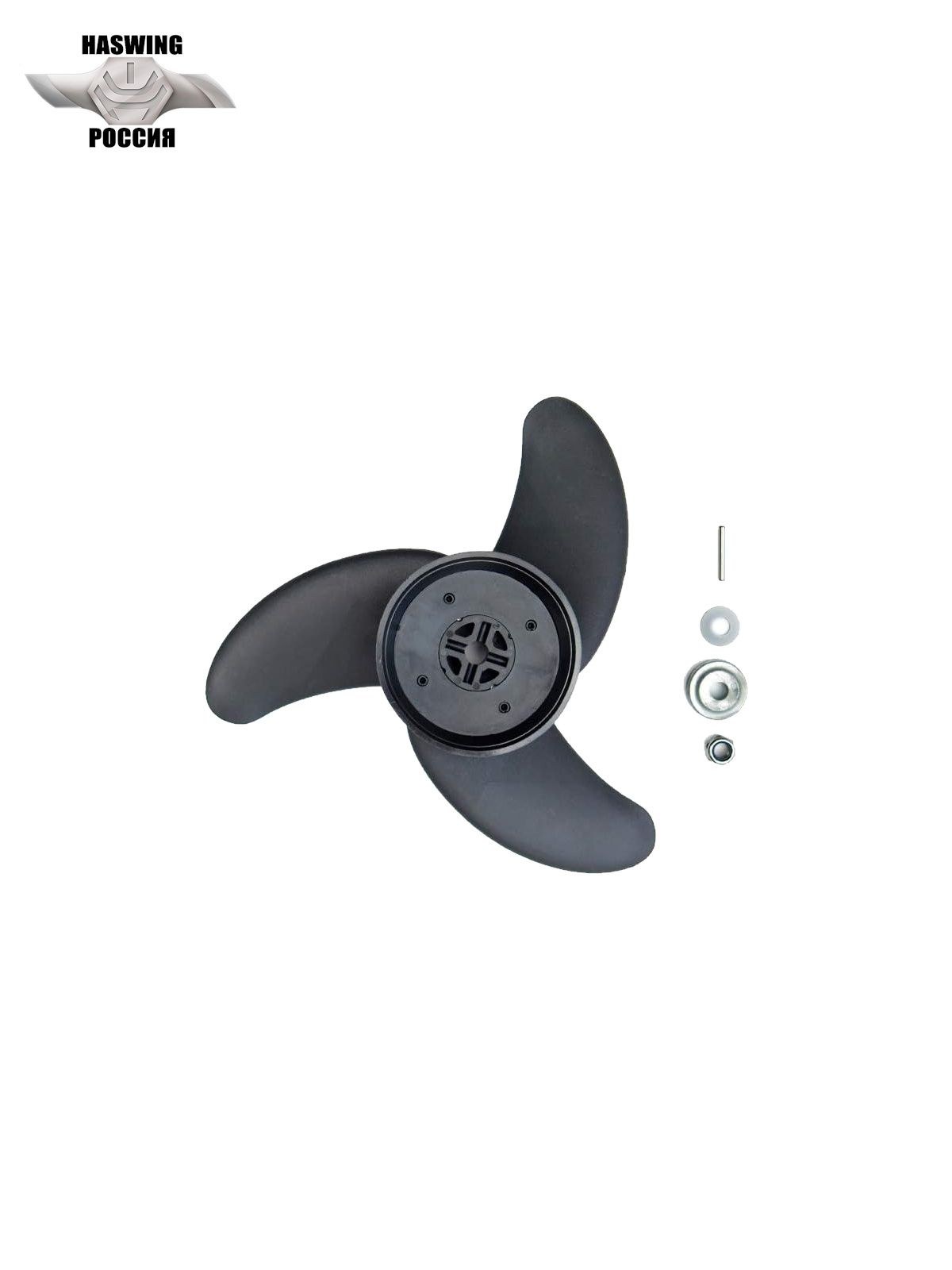

Винт изготовлен из ударопрочного пластика. В комплект входят винт, шайба и гайка из нержавеющей стали, сменный анод и стальная фиксирующая шпонка.

Модели для подбора

• Protruar 3.0, 24 В — 50715.
• Ultima 3.0, 29,6 В — 50741.

Что проверить при установке

Перед работой отключите питание мотора. При сборке совместите шпонку с пазом винта и используйте предусмотренный крепёж. Порядок и усилие затяжки сверяйте с инструкцией конкретного мотора; чрезмерная затяжка может повредить винт.

Что проверить перед заказом

Применение к Protruar 1.0 требует отдельного подтверждения. Для Protruar 1.0 в каталоге есть винт 24001309. Сверьте посадку и ревизию мотора перед заказом.

Схемы для сверки детали

Схема показывает исполнение документа. Сверьте код и ревизию своего мотора; ссылка на позицию не подтверждает совместимость со всеми версиями.

• Деталь 24001273 на схеме Haswing 50715
• Деталь 24001273 на схеме Haswing 50741
