Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

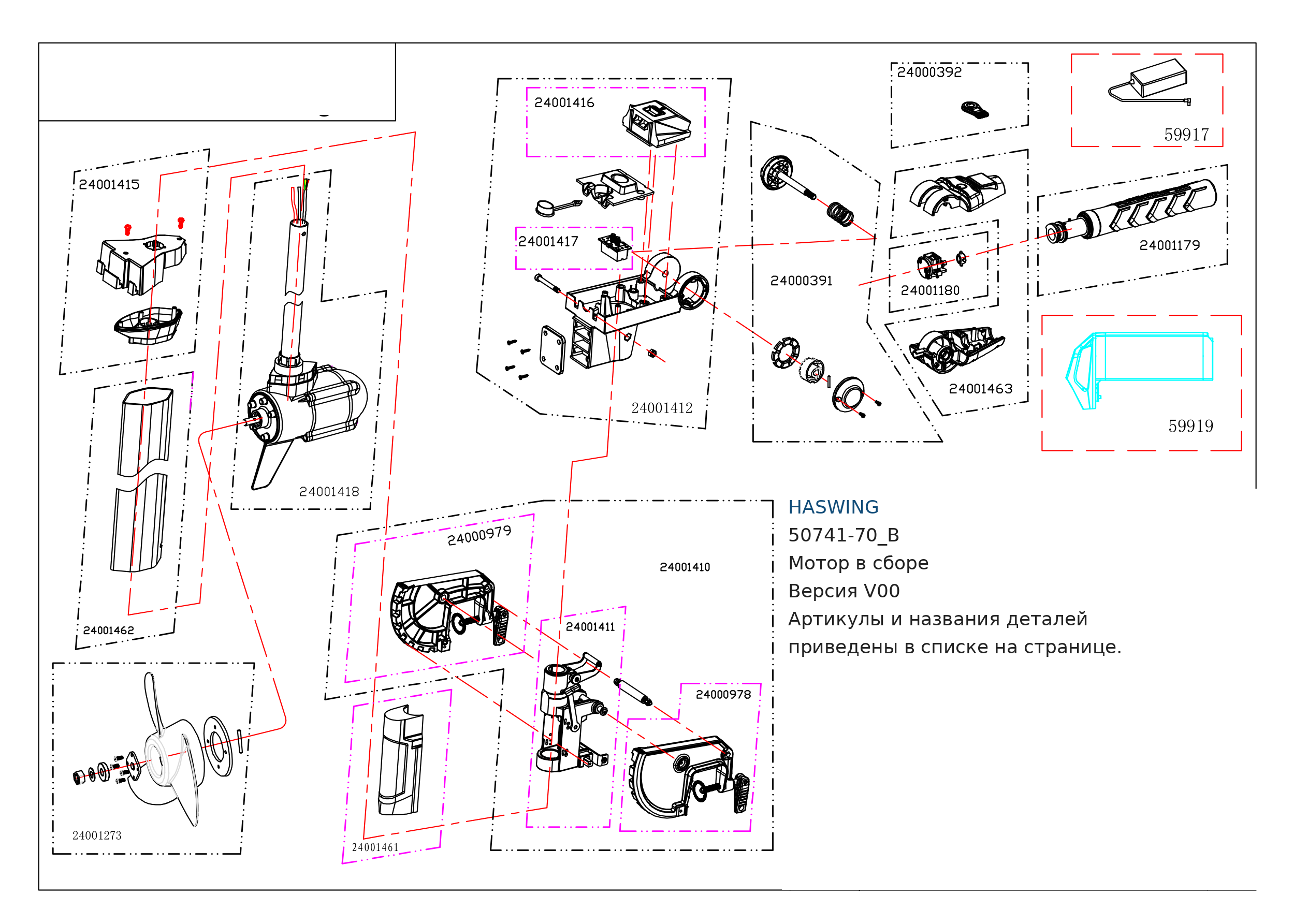

Haswing 50741-70_B — мотор в сборе, V00
Позиций: 19 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50741-70_B, мотор в сборе, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 59917 | Зарядное устройство, 33,6 В / 4 А | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 59919 | Литиевый аккумулятор, 29,6 В / 20,3 А·ч — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001273 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001273 — проверить товар → |
| 24000978 | Левая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000979 | Правая часть кронштейна | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000391 | Фиксатор угла румпеля | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001410 | Основной кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001411 | Поворотный кронштейн | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001412 | Корпус управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001416 | Защёлка аккумулятора — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001417 | Штыревой электрический разъём | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001179 | Выдвижной румпель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001179 — проверить товар → |
| 24000392 | Магнитный аварийный выключатель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000392 — проверить товар → |
| 24001415 | Ограничитель аккумулятора — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001418 | Бесщёточный электродвигатель — 29,6 В, 70 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001462 | Алюминиевая труба ромбического сечения — серебристое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001461 | Защитная крышка — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001180 | Потенциометр | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001180 — проверить товар → |
| 24001463 | Поворотная крышка — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

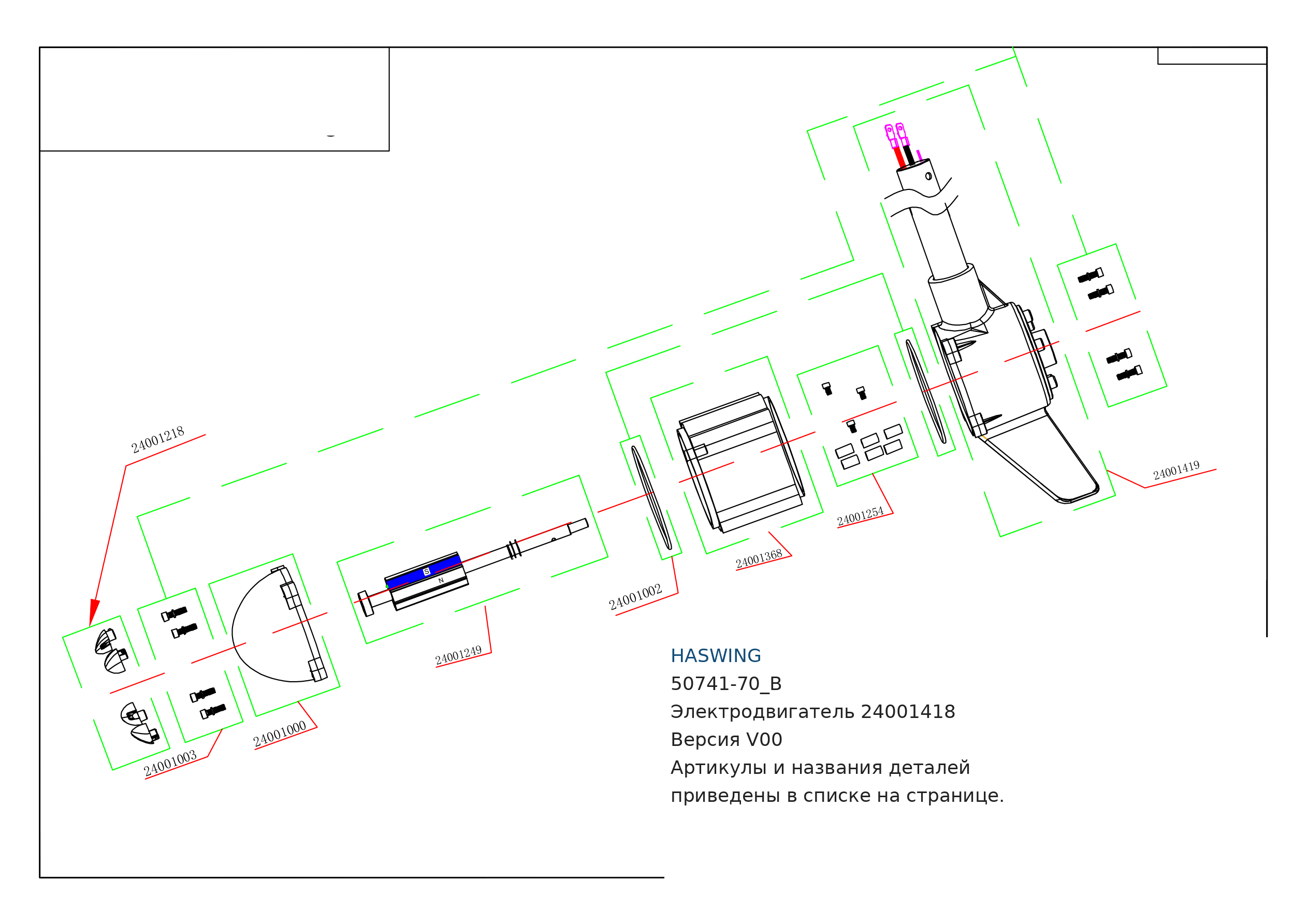

Haswing 50741-70_B — электродвигатель 24001418, V00
Позиций: 8 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом.
Источник: Заводская схема 50741-70_B, электродвигатель 24001418, версия V00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001419 | Передняя крышка электродвигателя — 70 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001254 | Соединительный крепёж | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001368 | Статор — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001002 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001249 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001000 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001003 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001218 | Заглушки отверстий крепежа — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
