Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.

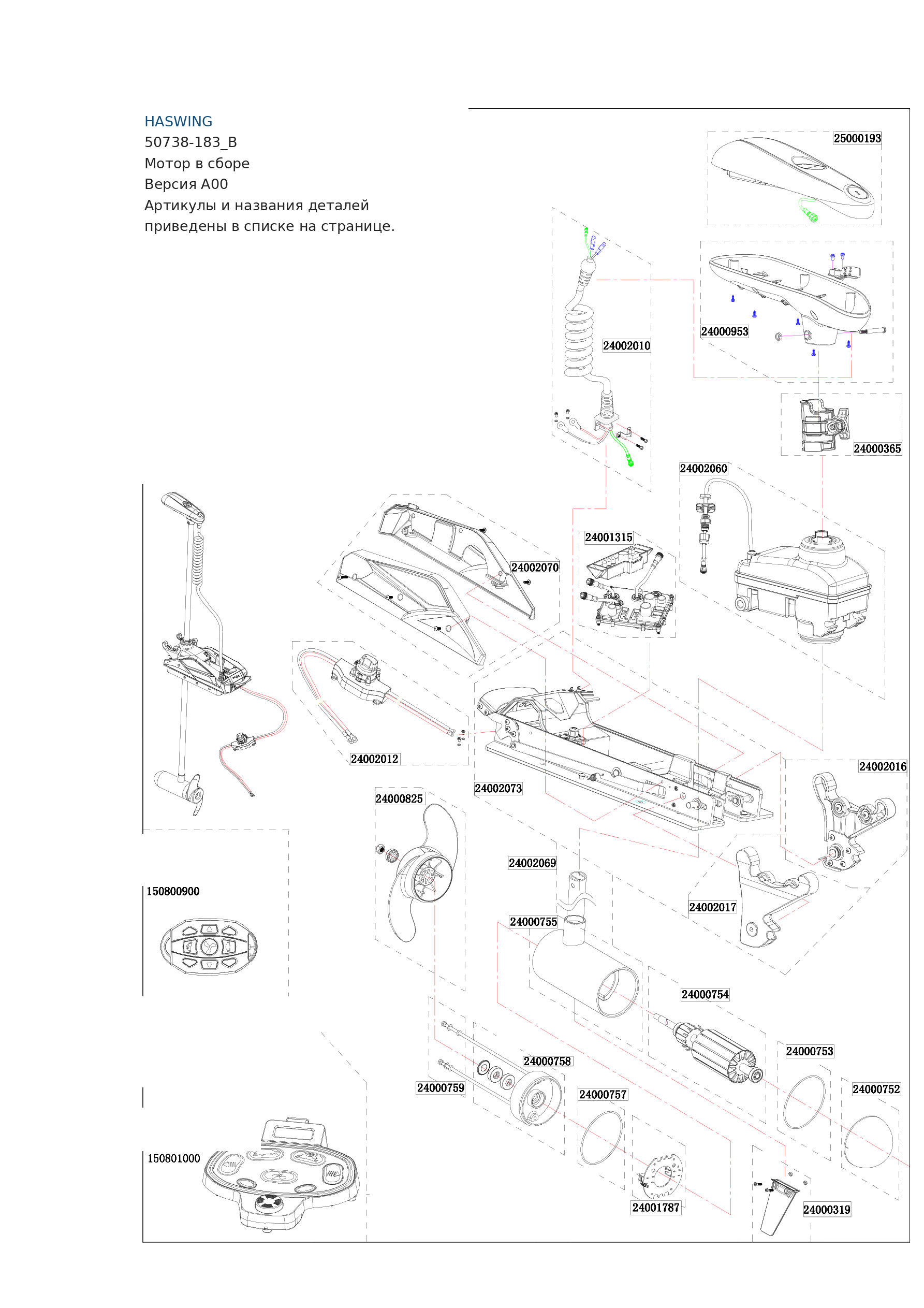

Haswing 50738-183_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50738-V00, пульт 50809-V00 и педаль 50810-V00. Педаль показана как дополнительная комплектация.
Источник: Заводская схема 50738-183_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000193 | Модуль управления GPS — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002060 | Редуктор поворота — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001315 | Плата управления — 36 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002073 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002070 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000754 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000755 | Статор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001787 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000759 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002069 | Штанга в сборе — 183 см | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 150800900 | Беспроводной пульт Cayman B GPS, обновлённая версия | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150801000 | Беспроводная педаль Cayman B GPS, обновлённая версия (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

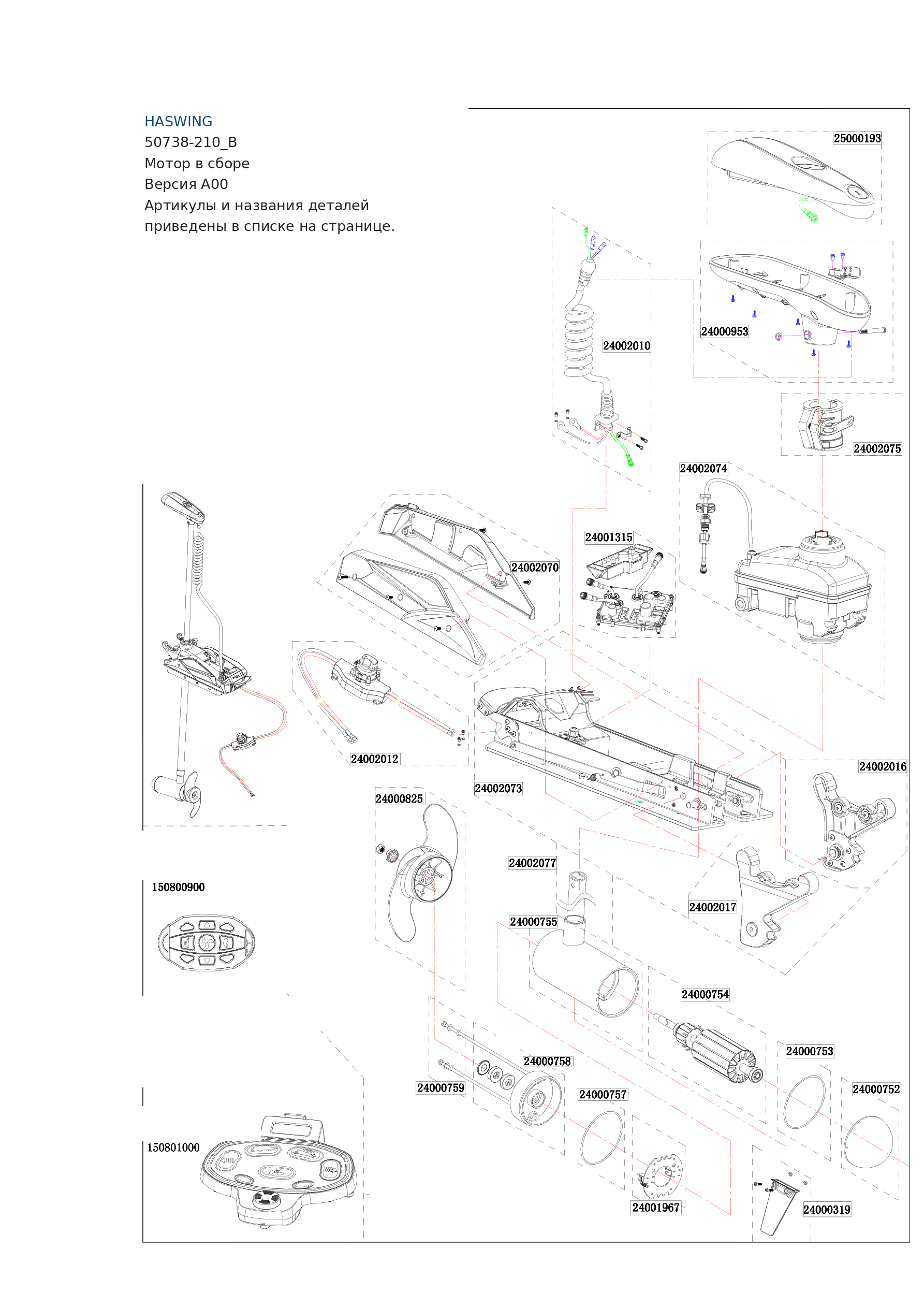

Haswing 50738-210_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50738-V00, пульт 50809-V00 и педаль 50810-V00. Педаль показана как дополнительная комплектация.
Источник: Заводская схема 50738-210_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000193 | Модуль управления GPS — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002075 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002074 | Редуктор поворота — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001315 | Плата управления — 36 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002073 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002070 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000754 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000755 | Статор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001967 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000759 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002077 | Штанга в сборе — 210 см | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 150800900 | Беспроводной пульт Cayman B GPS, обновлённая версия | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150801000 | Беспроводная педаль Cayman B GPS, обновлённая версия (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

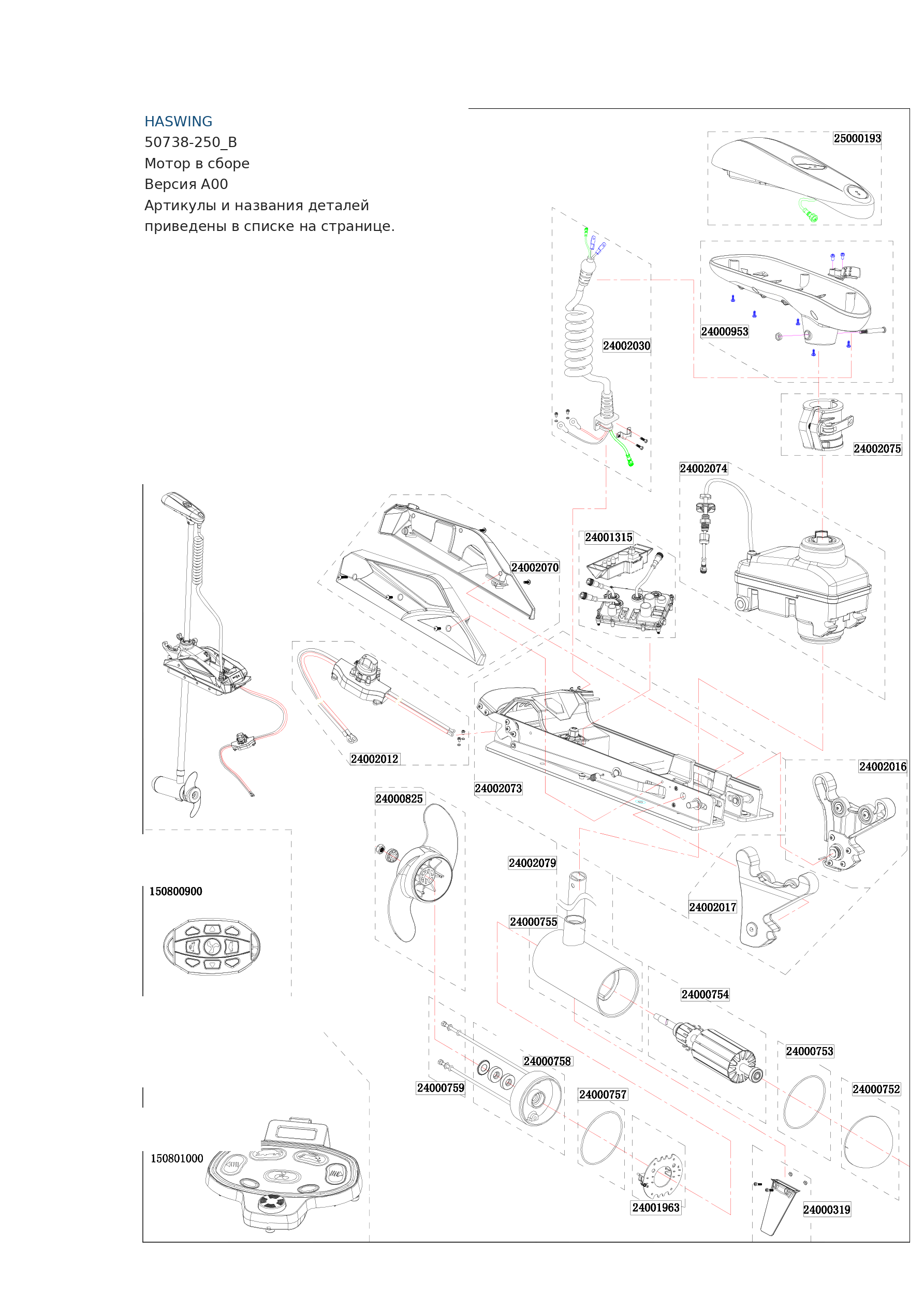

Haswing 50738-250_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает мотор 50738-V00, пульт 50809-V00 и педаль 50810-V00. Педаль показана как дополнительная комплектация.
Источник: Заводская схема 50738-250_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000193 | Модуль управления GPS — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002075 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002074 | Редуктор поворота — 36 В, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002030 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001315 | Плата управления — 36 В | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002073 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002070 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000754 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000755 | Статор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001963 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000759 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002079 | Штанга в сборе — 250 см | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 150800900 | Беспроводной пульт Cayman B GPS, обновлённая версия | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150801000 | Беспроводная педаль Cayman B GPS, обновлённая версия (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
