Кабель спиральный для электромоторов HASWING Cayman GPS 12-36В (для моделей с новым редуктором)

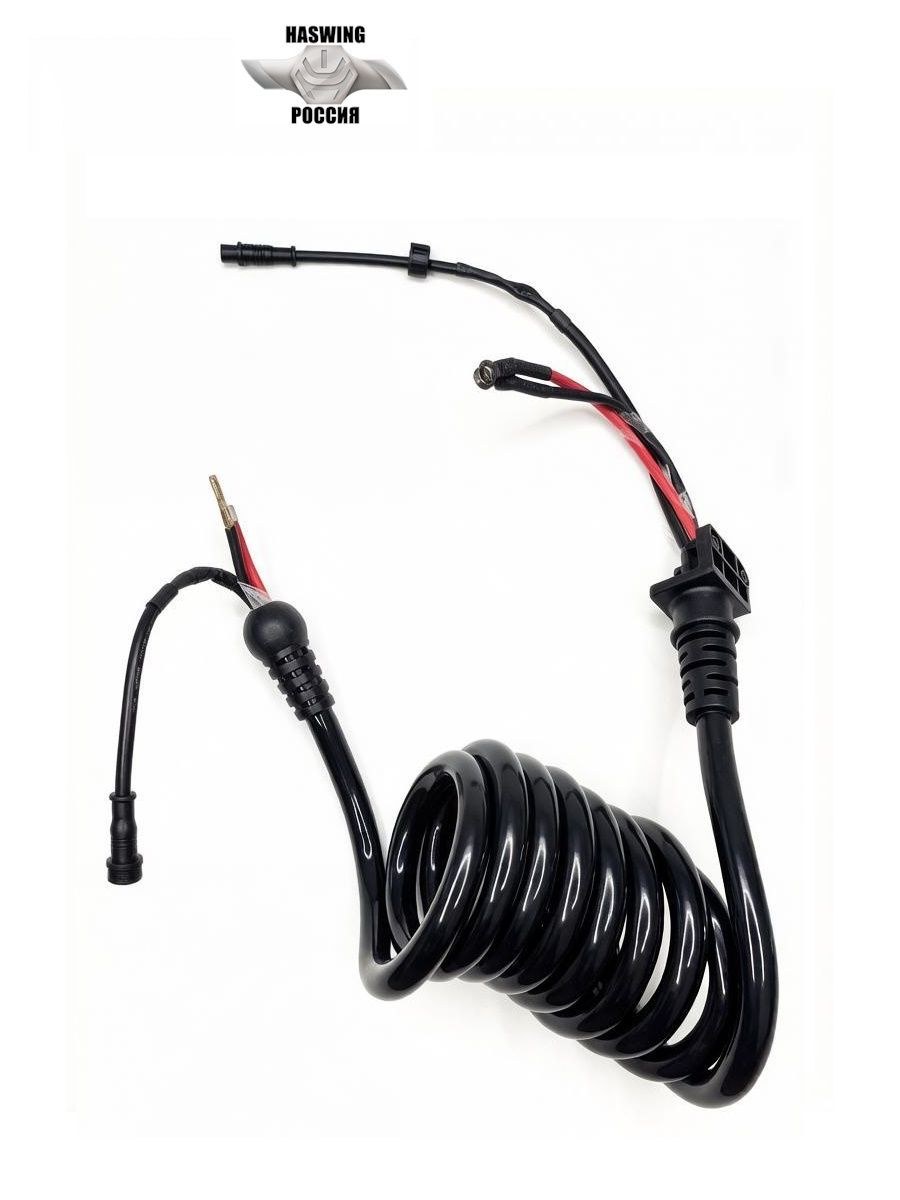

Спиральный кабель 24002010 предназначен для Cayman GPS с новым редуктором и одной педалью механизма крепления. Кабель проходит между головой мотора и редуктором; при подборе важно исполнение обоих соединений.

Артикул: 24002010

Модели нового исполнения

• Cayman B GPS 55 lbs, 12 В NEW — 50743, новый редуктор и одна педаль.
• Cayman B GPS 80 lbs, 24 В NEW — 50739, новый редуктор и одна педаль.
• Cayman B GPS 120 lbs, 36 В — 50738.

Расположение и комплект

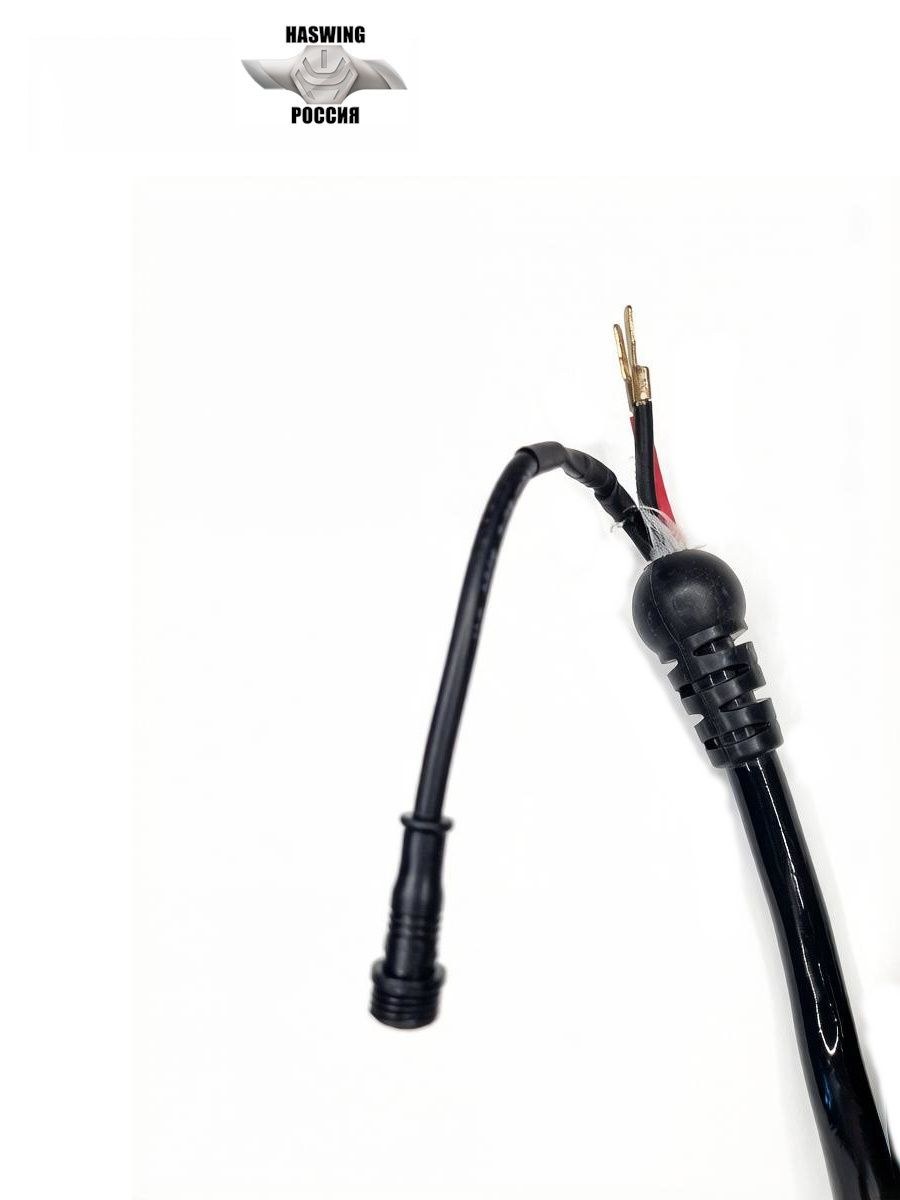

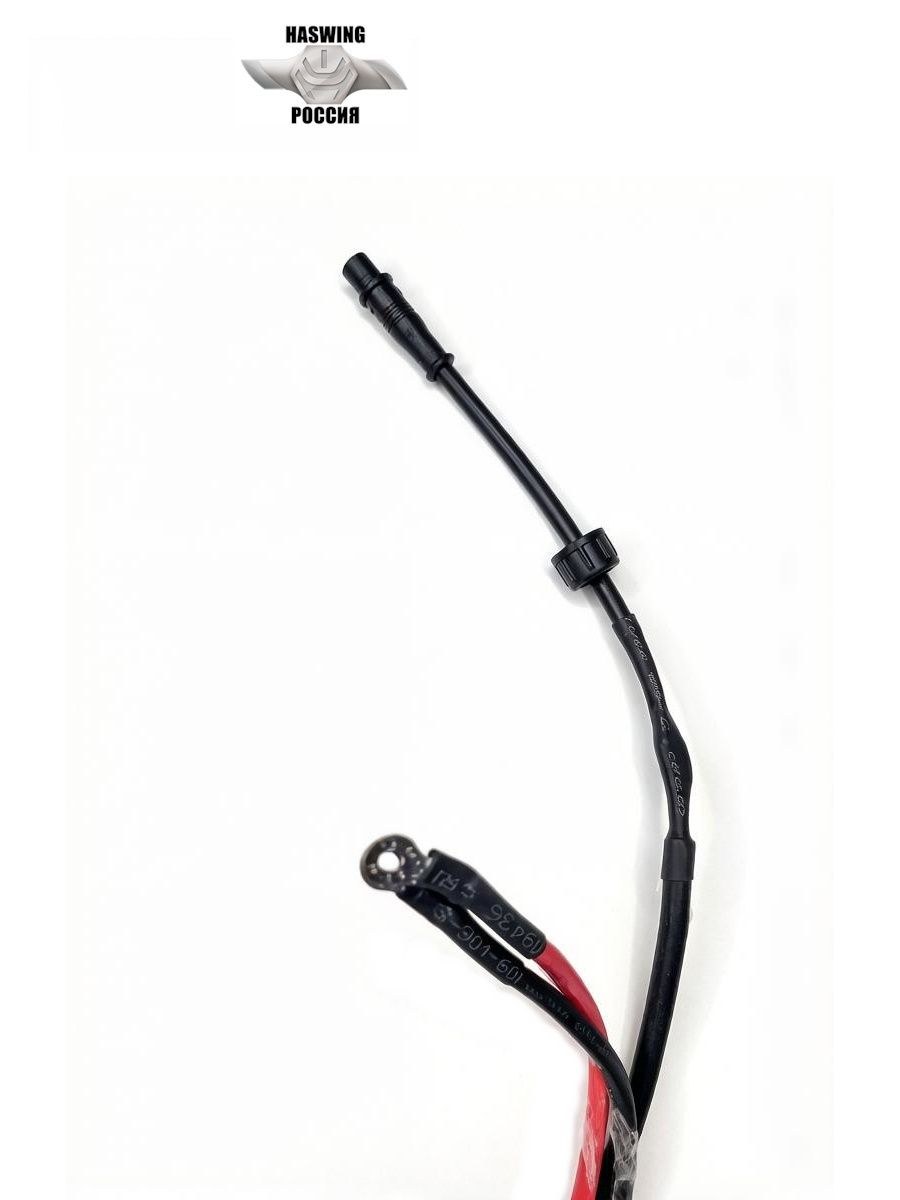

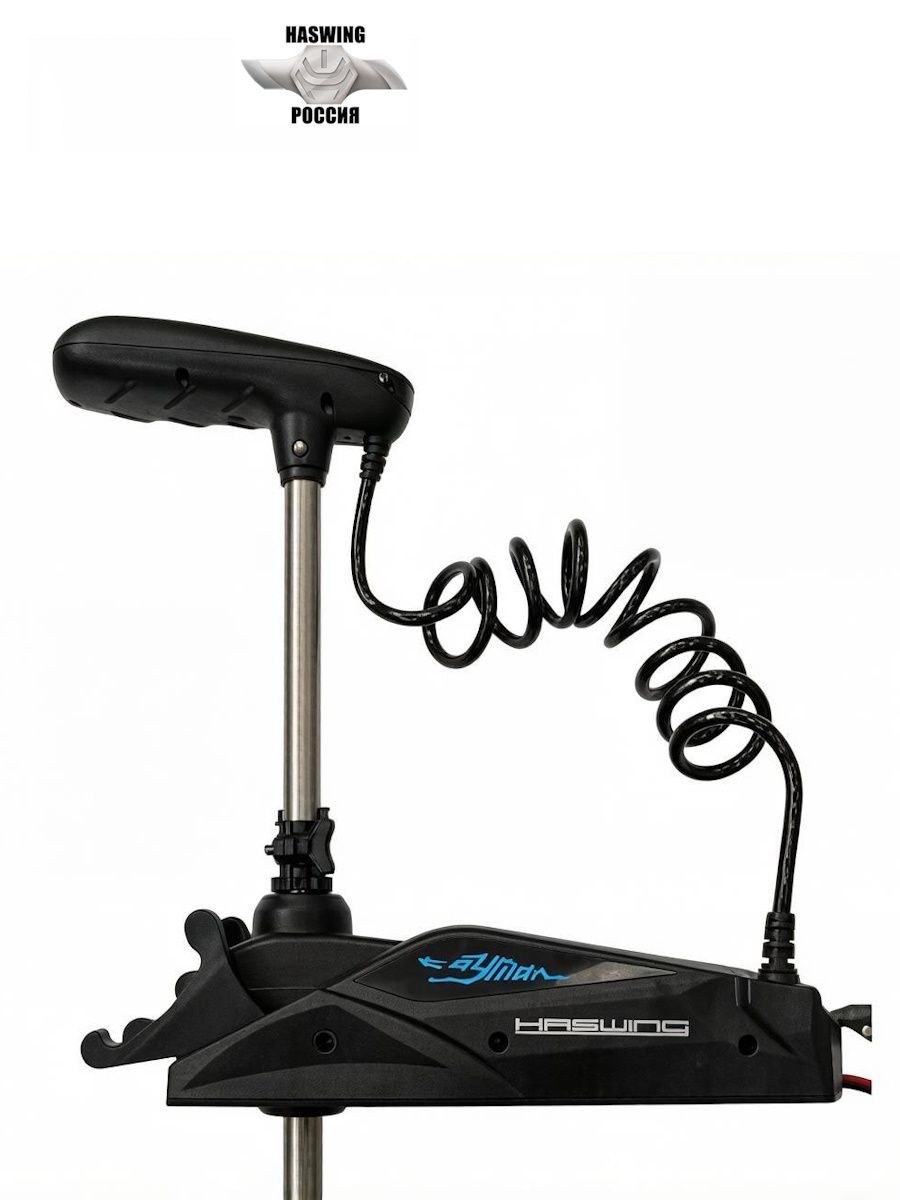

Один конец соединяется с нижней крышкой головы, другой входит сверху в редуктор. В комплекте спиральный кабель.

Отличие от версии 24002137

Для Cayman 50736 на 12 В, версий v13/v14 и выше, предусмотрен кабель 24002137. У старых исполнений тип кабеля нужно определять по разъёмам и ревизии.

Что проверить перед заказом

Сверьте код модели, количество педалей механизма крепления и оба конца кабеля. Совпадение внешней спиральной формы не подтверждает взаимозаменяемость.

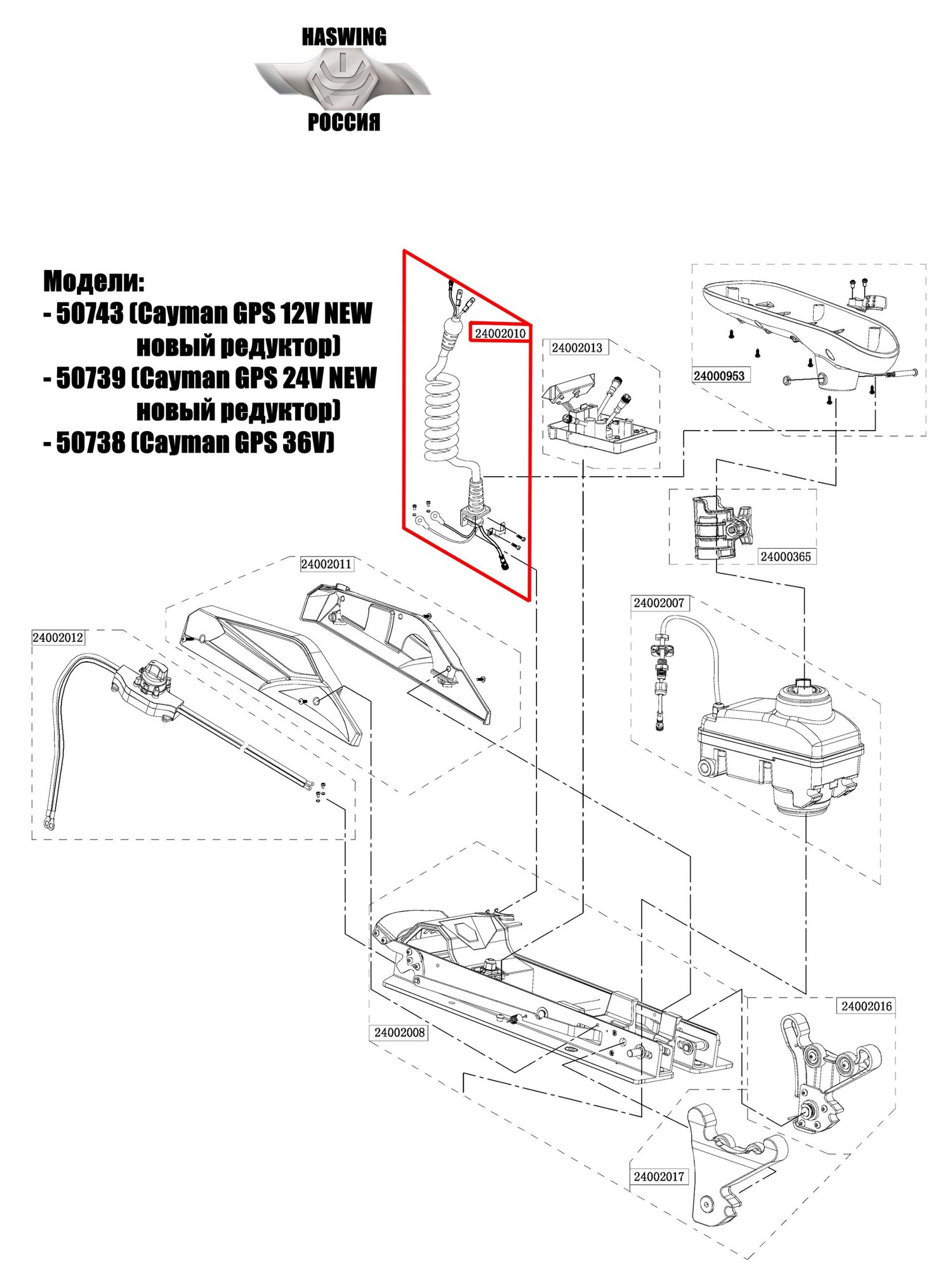

Схемы для сверки детали

Схема показывает исполнение документа. Сверьте код и ревизию своего мотора; ссылка на позицию не подтверждает совместимость со всеми версиями.

• Деталь 24002010 на схеме Haswing 50738
• Деталь 24002010 на схеме Haswing 50739
• Деталь 24002010 на схеме Haswing 50743
