Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.
Haswing 50739-183_B — мотор в сборе, A00
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает пульт 50806-V03; примечания одновременно содержат мотор 50739-V00 и 50739-A00. В поле ITEM NO. осталось обозначение 50737-152. Ревизию необходимо сверить. Статор в таблице описан как 152 см при другом исполнении в основном заголовке; длина детали требует проверки.
Источник: Заводская схема 50739-183_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000167 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002007 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002013 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002013 — проверить товар → |
| 24002008 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001760 | Статор — 152 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001791 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001791 — проверить товар → |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

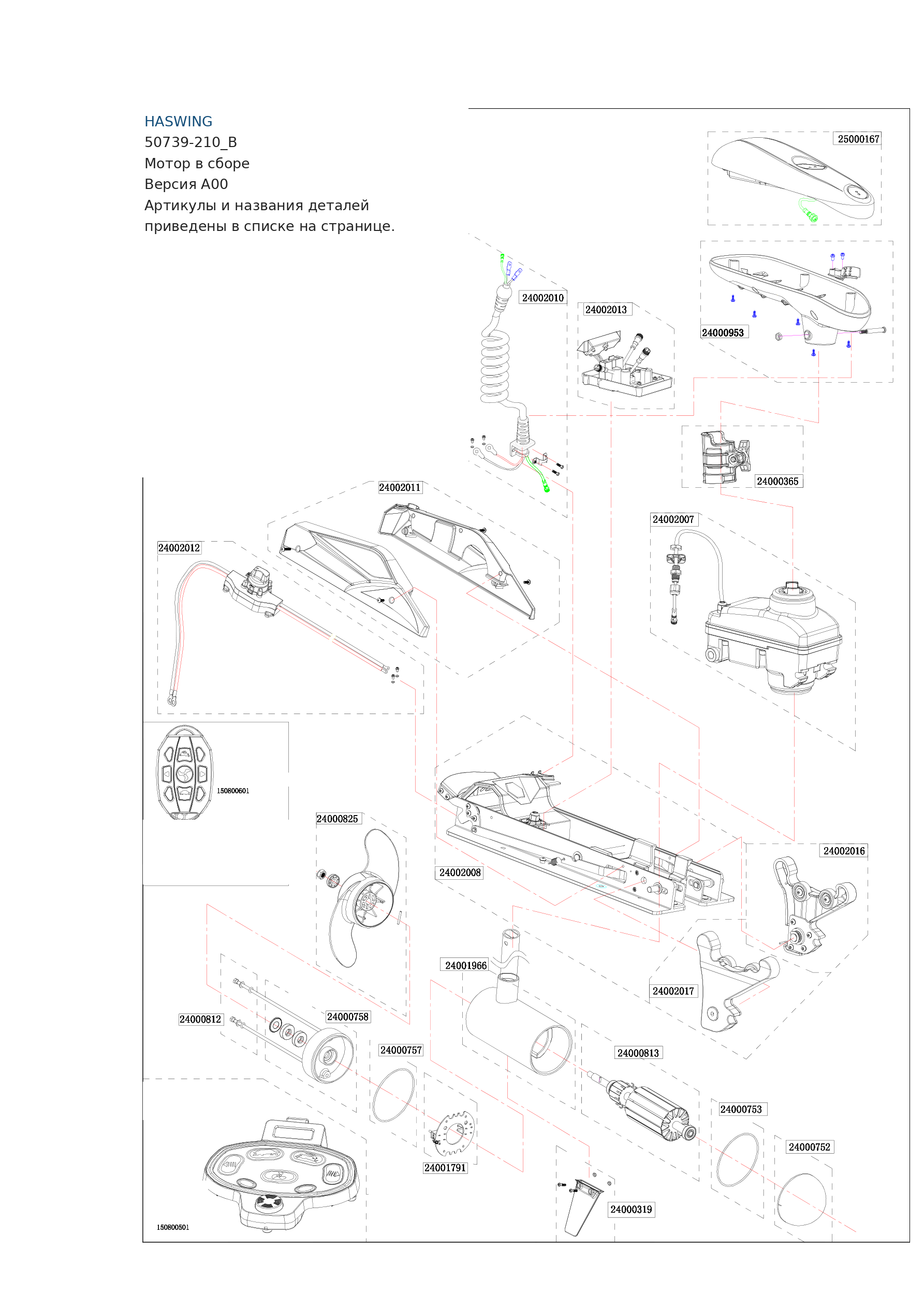

Haswing 50739-210_B — мотор в сборе, A00
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает пульт 50806-V03; примечания одновременно содержат мотор 50739-V00 и 50739-A00. В поле ITEM NO. осталось обозначение 50737-152. Ревизию необходимо сверить. Статор в таблице описан как 152 см при другом исполнении в основном заголовке; длина детали требует проверки.
Источник: Заводская схема 50739-210_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000167 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002007 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002013 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002013 — проверить товар → |
| 24002008 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001966 | Статор — 152 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001791 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001791 — проверить товар → |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50739-250_B — мотор в сборе, A00
Позиций: 23 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Производитель указывает пульт 50806-V03; примечания одновременно содержат мотор 50739-V00 и 50739-A00. В поле ITEM NO. осталось обозначение 50737-152. Ревизию необходимо сверить.
Источник: Заводская схема 50739-250_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000167 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002007 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002030 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002013 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002013 — проверить товар → |
| 24002008 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000752 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000753 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000813 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001962 | Статор — 250 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000319 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000319 — проверить товар → |
| 24001791 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | 24001791 — проверить товар → |
| 24000758 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000812 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000825 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000825 — проверить товар → |
| 24000757 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
