Выберите исполнение мотора и нужный узел. Нажмите на артикул на схеме или найдите деталь в русском списке.
Сверьте заводской код, длину, цвет и ревизию на шильдике. Схема описывает указанную версию; совместимость со складской деталью нужно уточнить. Дата документа сама по себе не определяет год выпуска мотора.
Haswing 50743-137_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-137_B, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить. В таблице есть защита кабеля 24002147, но соответствующая нижняя метка на рисунке повторяет 24002103. Оба обозначения сохранены без автоматической замены.
Источник: Заводская схема 50743-137_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002244 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002246 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001109 | Статор — 137 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002147Только в таблице исходника | Защита кабеля в основании (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50743-137_W — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-137_W, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить.
Источник: Заводская схема 50743-137_W, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002245 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002247 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002097 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001115 | Статор — 137 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
| 24002148 | Защита кабеля в основании — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50743-152_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-152_B, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить. В таблице есть защита кабеля 24002147, но соответствующая нижняя метка на рисунке повторяет 24002103. Оба обозначения сохранены без автоматической замены.
Источник: Заводская схема 50743-152_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002244 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002246 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001911 | Статор — 152 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002147Только в таблице исходника | Защита кабеля в основании (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

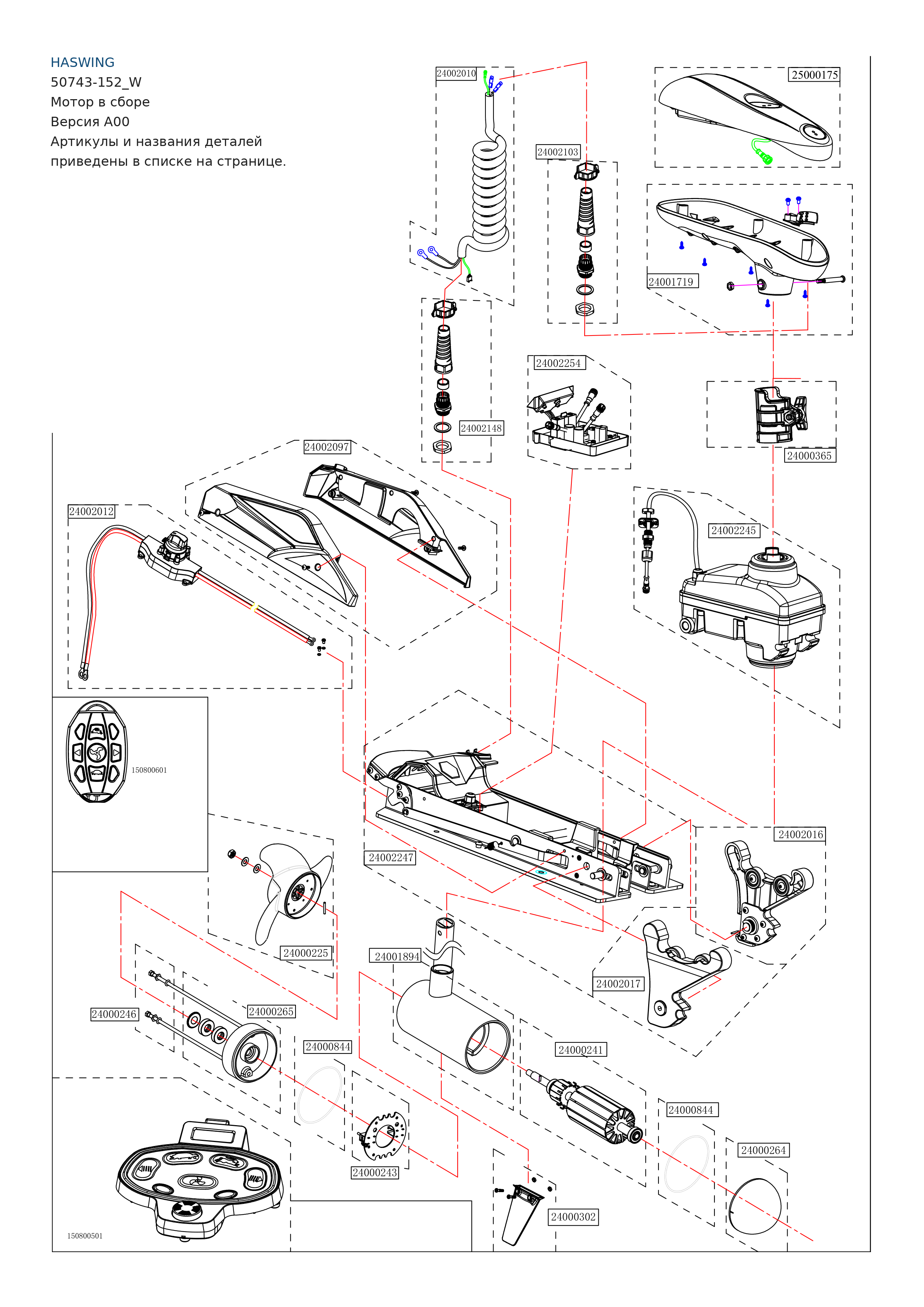

Haswing 50743-152_W — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-152_W, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить.
Источник: Заводская схема 50743-152_W, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002245 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002247 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002097 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24001894 | Статор — 152 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
| 24002148 | Защита кабеля в основании — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
Haswing 50743-183_B — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-183_B, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить. В таблице есть защита кабеля 24002147, но соответствующая нижняя метка на рисунке повторяет 24002103. Оба обозначения сохранены без автоматической замены.
Источник: Заводская схема 50743-183_B, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24000953 | Нижняя крышка блока управления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000174 | Модуль управления GPS — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002244 | Редуктор поворота — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002246 | Носовое крепление — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002011 | Кожух носового крепления — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002011 — проверить товар → |
| 24000239 | Задняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002249 | Статор — 183 см, чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000245 | Передняя крышка электродвигателя — чёрное исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002147Только в таблице исходника | Защита кабеля в основании (расхождение в исходнике) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |

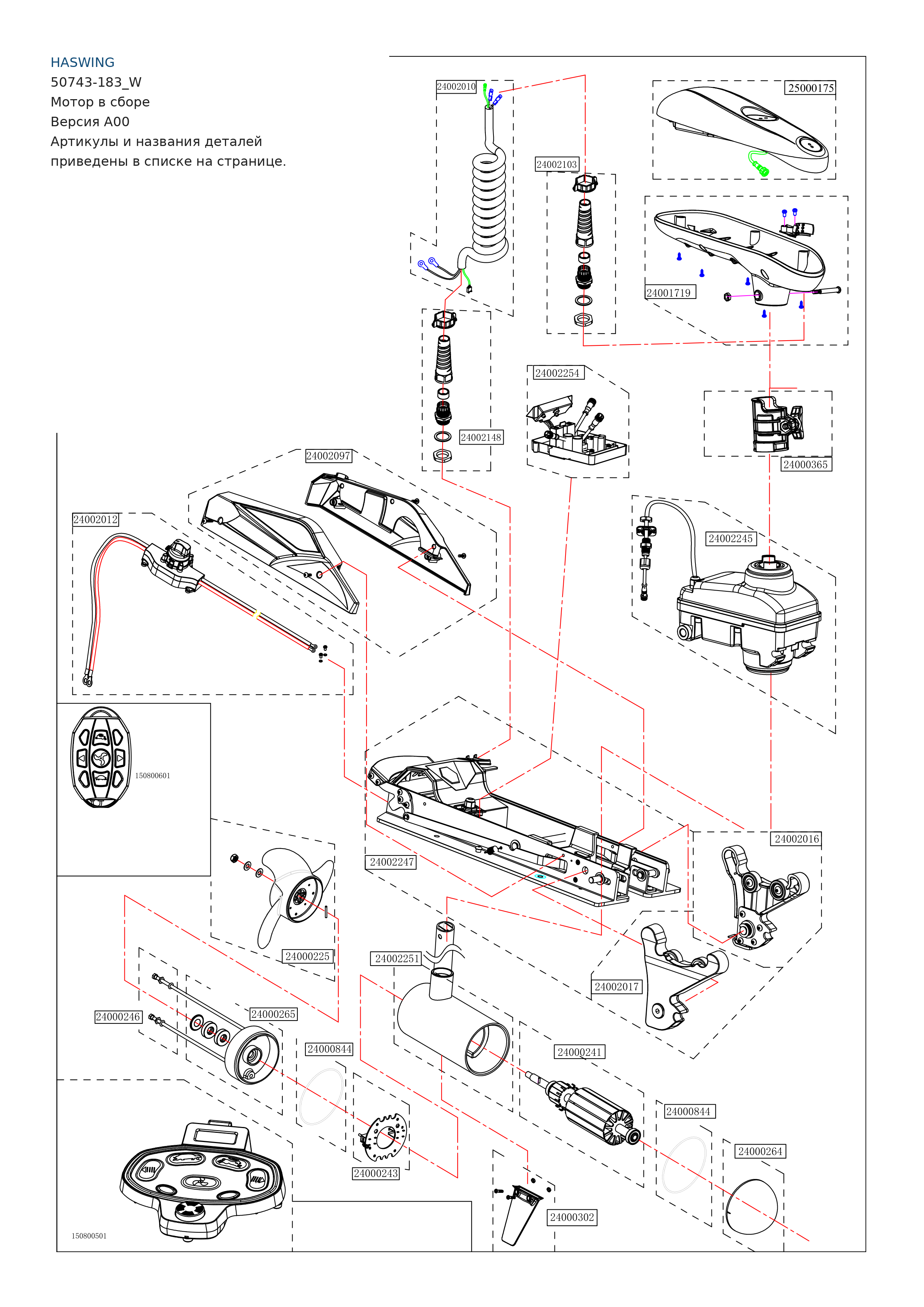

Haswing 50743-183_W — мотор в сборе, A00
Позиций: 24 · Открыть / свернуть
Применимость ограничена указанным исполнением и узлом. Основной заголовок и файл относятся к 50743-183_W, но поле ITEM NO. содержит 50737-152, а примечания — мотор 50739-V00/A00 и пульт 50806-V03. Это расхождение исходника; применимость к конкретному мотору нужно подтвердить.
Источник: Заводская схема 50743-183_W, мотор в сборе, версия A00, лист 1.
| Артикул / метка | Деталь | Применимость | Товар |
|---|---|---|---|
| 24001719 | Нижняя крышка блока управления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 25000175 | Модуль управления GPS — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000365 | Муфта регулировки глубины | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002245 | Редуктор поворота — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002010 | Спиральный кабель | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002010 — проверить товар → |
| 24002012 | Кабель питания | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002254 | Плата управления | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002247 | Носовое крепление — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002016 | Левая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002017 | Правая опора мотора | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002097 | Кожух носового крепления — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000264 | Задняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000844 | Уплотнительное кольцо | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000241 | Ротор | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002251 | Статор — 183 см, белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000302 | Плавник электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | 24000302 — проверить товар → |
| 24000243 | Щёточный узел | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000265 | Передняя крышка электродвигателя — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000246 | Стяжные винты электродвигателя | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24000225 | Гребной винт с крепежом | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 24002103 | Водозащитная втулка кабеля | Указана в этой версии схемы. Сверьте исполнение мотора. | 24002103 — проверить товар → |
| 24002148 | Защита кабеля в основании — белое исполнение | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800601 | Беспроводной пульт Cayman B | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
| 150800501 | Беспроводная педаль Cayman B GPS (опция) | Указана в этой версии схемы. Сверьте исполнение мотора. | Запросить деталь |
